Wybór przepływomierza elektromagnetycznego: sprawdzony przewodnik (wkładki, elektrody, przewodność)

Dla kogo to jest

Inżynierowie instalacji, projektanci procesów, zespoły konserwacyjne i nabywcy techniczni, którzy potrzebują szybkiego i niezawodnego sposobu na dobranie odpowiedniego magmetru do warunków rzeczywistych.

1) Czym jest (i czym nie jest) magmetr

Przepływomierze elektromagnetyczne zmierzyć przewodzący płyny z brak elementu dławiącego i żadnych ruchomych części . Wyróżniają się w zakresie usług ściernych i klubozyjnych i dominują w wodzie miejskiej i ściekach, transporcie chemikaliów, szlamach wydobywczych i procesach higienicznych (żywność i napoje, farmaceutyka).

• Mocne strony: znikoma strata ciśnienia, szeroki zakres DN, stabilna dokładność, doskonałe opcje chemiczne/ścierania.
• Limity: wymagają minimalnej przewodności; nie do węglowodorów/ultra czystej wody, chyba że zastosowano konstrukcje o niskim przewodnictwie.

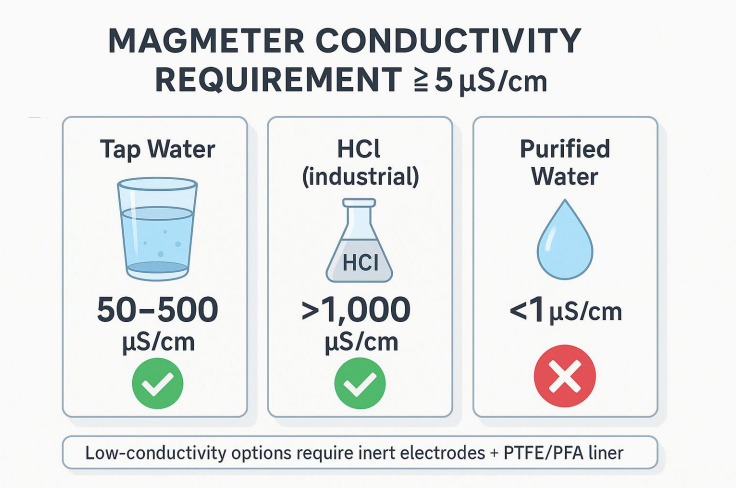

Próg przewodności (µS/cm)

Standardowe magmetry wymagają ≥ 5 μS/cm . Typowe referencje: Woda z kranu: 50–500, HCl (przemysłowy): >1000, Woda oczyszczona: <1 → nie nadaje się.

Można zastosować przypadki graniczne elektrody obojętne (Pt-Ir/Hastelloy C) z wkładki niskoadsorpcyjne (PTFE/PFA) ; potwierdzić u producenta.

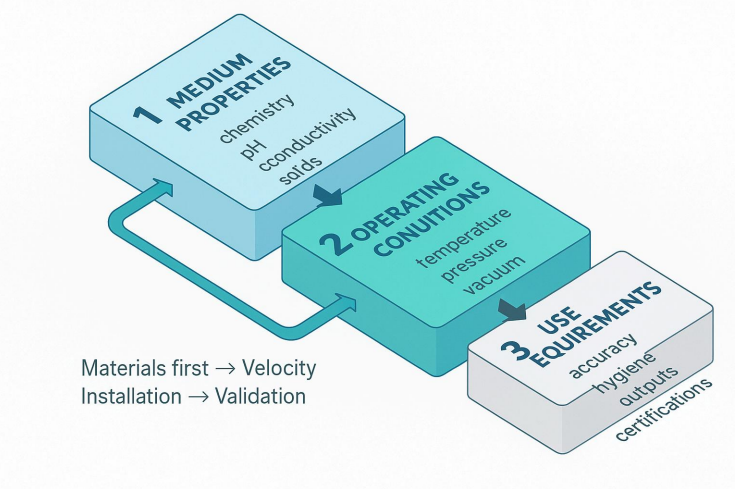

2) Trójwymiarowy model selekcji

Wybór nie jest pojedynczym parametrem. Użyj Decyzja trójwymiarowa:

Właściwości nośnika → Warunki pracy → Wymagania dotyczące użytkowania

Większość awarii (atak wykładziny, awaria elektrody, duże błędy) wynika z niekompletnych danych nośnika lub niedopasowanych materiałów.

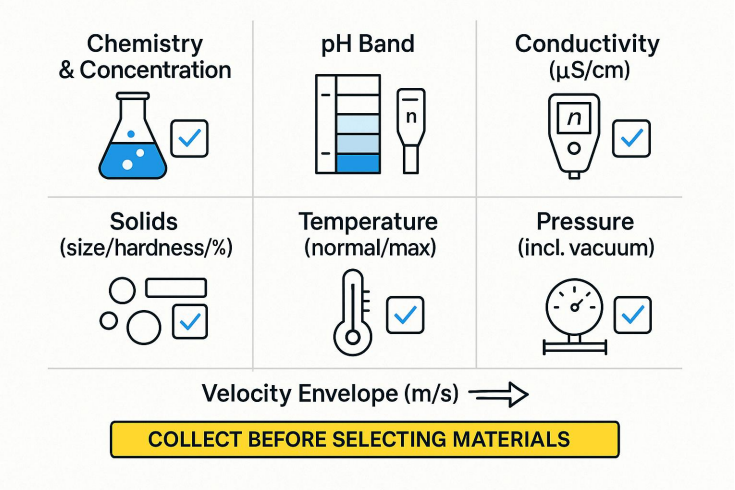

3) Krok 1 — Zbuduj średni profil (dane niepodlegające negocjacjom)

Zbierz to przed wyborem materiałów:

• Chemia i koncentracja: obejmują jony śladowe (F⁻/Cl⁻) i utleniacze.
• Pasmo pH: mocny kwas (<2), słaby kwas (2–6), obojętny (6–8), słabe zasady (8–12), mocne zasady (>12).
• Przewodność: potwierdź ≥ 5 μS/cm chyba że zostaną użyte opcje o niskiej przewodności.
• ciała stałe: rozmiar / twardość / % objętości. Kwarc lub ≥1 mm → wkładki odporne na ścieranie.
• Temperatura: normalne i ekstremalne (CIP/SIP, cykle ogrzewane słońcem).
• Ciśnienie: pozytywne i próżnia (wkładki mogą się zapaść, jeśli nie zostaną ocenione).
• Obwiednia prędkości: zaplanuj 1–3 m/s (czysta obsługa). Osady <0,5 m/s; Erozja/hałas >5 m/s (obróbka ścierna często 2–4 m/s).

4) Krok 2 — Wybierz wykładzinę (najpierw korozja i temperatura)

Priorytet: Odporność na korozję → Temperatura → Ścieranie → Ciśnienie.

Cykl próżniowy i termiczny

Określ przystosowane do próżni wykładziny, jeżeli możliwe jest działanie pod ciśnieniem niższym od atmosferycznego. W przypadku dużych ΔT/ΔT·h należy zapewnić zgodność CTE wykładziny/elektrody i przestrzegać parametrów produktu Krzywa oceny T – P.

5) Krok 3 — Dopasuj elektrody do składu chemicznego (i wykładziny)

Szybkie wskazówki

• Wybielacz (NaOCl) → PTFE/PFA Hastelloy C / Tytan.
• HCl bez F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl z F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (unikaj Ta).
• Gorący/mocny NaOH → PTFE/PFA Hastelloy C (316L tylko dla łagodnej/chłodnej substancji żrącej).
• Zawiesina ścierna → Poliuretan/ceramika wytrzymałe elektrody liniowe; rozmiar dla 2–4 m/s .

6) Rozmiar dla prędkości (nie dla spadku ciśnienia)

Magmetry dodają znikomą utratę ciśnienia. Rozmiar miernika tak normalna prędkość robocza ląduje w docelowym paśmie.

• Czyste płyny: 1–3 m/s (cicha, stabilna, niskie zanieczyszczenie).
• Materiał ścierny: 2–4 m/s do samoczyszczenia; szczyty czapek, aby ograniczyć erozję.
• Niska przewodność: umiarkowanie wyższa prędkość może poprawić SNR.
• Bardzo niskie przepływy: rozważyć redukcja (reduktory), aby osiągnąć prędkość docelową.

Przykład doboru jednominutowego

Biorąc pod uwagę 20m3/h w DN50 (ID ≈ 52,5 mm):

Powierzchnia A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → w obrębie pasma ściernego; dla zapewnienia czystości należy rozważyć DN65.

7) Zainstaluj, aby uzyskać jakość sygnału

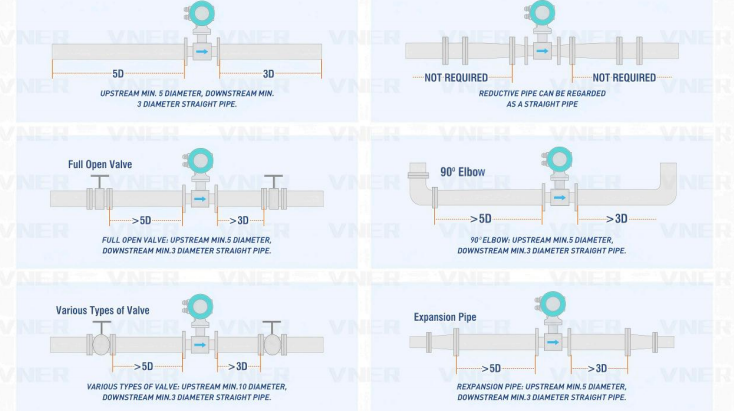

• Biegi proste: 5–10D przed, 2–3D za zaworem (więcej po kolankach/zaworach/redukcjach).
• Orientacja: poziomo z elektrodami na godzinie 3 i 9; pionowe przepływ w górę preferowane.
• Utrzymuj rurę pełną: włączyć wykrywanie pustej rury; unikać zasysanego powietrza.
• Uziemienie: pierścienie/elektrody uziemiające dla stabilnego odniesienia.
• Uszczelki i tuleje: kompatybilny z wkładką; unikać wnikania do otworu.
• Zanieczyszczanie mediów: preferują gładkie wykładziny (PTFE/PFA) i odpowiednią prędkość

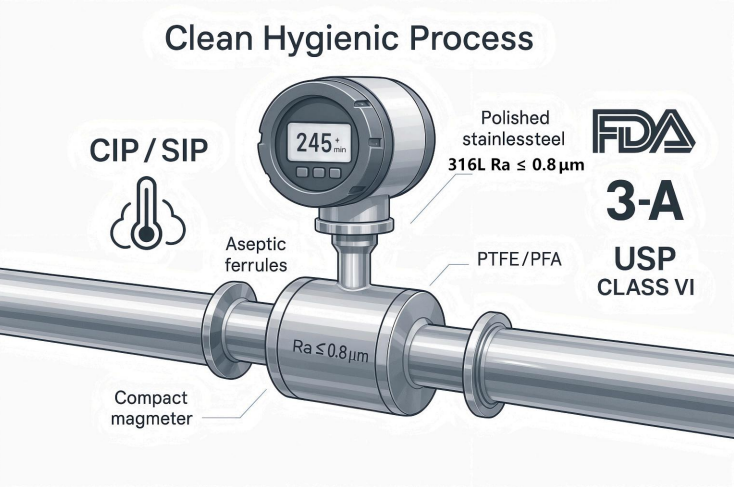

8) Sanitarne (żywność i farmacja)

• Części zwilżane: 316L; PTFE/PFA wkładki; elektrody polerowane (np. Ra ≤ 0,8μm ; określ ≤ 0,4μm jeśli potrzeba).
• Połączenia: Tri-Clamp, DIN11851, tulejki aseptyczne; zdefiniować wykończenie powierzchni.
• CIP/SIP: sprawdzić limity detergentu i pary (czas/temperatura).
• Zgodność: FDA/3-A/USP ClassVI/identyfikowalność materiałów; bezszwowa konstrukcja wyściółki zapobiegająca zatykaniu.

9) Matryca szybkiego wyboru (punkty początkowe — sprawdź arkusz danych)

• Woda miejska/ścieki → Wkładka: Guma / ETFE / PTFE; Elektroda: 316L (uaktualnienie do HastelloyC dla silnych utleniaczy).
• 30% HCl (chemiczny) → PTFE/PFA HastelloyB/C / Tantal (zrób nie użyj 316L).
• 20% NaOH (chemiczny) → FEP/PTFE HastelloyC (316L dla <10% i chłodne).
• Neutralna szlam wydobywczy → Poliuretan or Ceramic elektrody z twardego metalu ; 2–4 m/s ; instalacja pionowa.
• Zawiesina z ługowania kwasowego → Ceramic Tantal (monitoruj pH; unikaj F⁻ z Ta).
• Przemysłowe ścieki organiczne (np. etanol) → FEP/PTFE HastelloyC ; potwierdzić ochronę przeciwwybuchową.
• Dozowanie wybielacza → PTFE/PFA HastelloyC/tytan.
• Gorące uzupełnienie bojlera (100–150 °C) → PFA/ceramika Tytan ; izolować; zapewnić niski opór uziemienia.
• Schłodzona solanka (CaCl₂, −20…5 °C) → PTFE/FEP Tytan ; potwierdzić wytrzymałość wykładziny w niskich temperaturach

10) Sprawdź przed zakupem (unikaj kosztownych niespodzianek)

• Kompatybilność materiałów: sprawdzić dane dotyczące korozji przy rzeczywistym stężeniu i temperaturze (docelowo ≤ 0,1 mm/rok).
• Krzywa temperatura-ciśnienie: przestrzegać obniżenia wartości znamionowych wykładziny (np. dopuszczalnego ciśnienia PTFE przy podwyższonym T).
• Warunki specjalne: ocena próżni; cykle termiczne (ΔT/h); wkładka/elektroda Mecz CTE.
• Zatwierdzenie dostawcy: zapewnić kompletne podłoże/warunki; prośba a raport sprawnościowy . W przypadku punktów krytycznych zrób to testy zanurzeniowe (np. 72-godzinne namoczenie elektrody).

11) Typowe pułapki i poprawki (z wynikami)

• Ignorowanie śladowych zanieczyszczeń (np. F⁻ w HCl) → zła elektroda; szybka porażka.
  Poprawka: pełny skład m.in. jony śladowe; wybierz Ta/Hastelloy C/Pt-Ir według potrzeb.

• Temperatura/ciśnienie niedopuszczalne → starzenie się lub wybrzuszenie wykładziny.
  Poprawka: wybierz skrajności (np. maks. T 10°C, maks. P 20% ); podążaj za krzywą T – P.
• Niedocenianie ścierania → szybkie zużycie wykładziny w zawiesinach.
  Poprawka: Poliuretan/Ceramic wkładki, prawidłowa prędkość/orientacja.
• Kupowanie po najniższej cenie → częste zmiany; wysokie przestoje.
  Poprawka: ocenić koszt cyklu życia (5-letnie utrzymanie nakładów inwestycyjnych).

• Brak szczegółów sanitarnych → ryzyko zatrzymania i zanieczyszczenia.
  Poprawka: bezszwowe wkładki, elektrody polerowane, udokumentowana zgodność.

12) Zapytanie ofertowe / Lista kontrolna rozmiarów (załącz do zapytania)

1. Średnie i skoncentrowane, pH, przewodność (μS/cm)
2. Substancje stałe: wielkość / twardość / % obj. (jeśli istnieje)
3. Zakres przepływu (min./normalny/maks.), docelowa dokładność, preferowany zakres prędkości
4. Temperatura (normalna/maks.), Ciśnienie (maks., dowolne próżnia )
5. Rozmiar rury/standard/materiał, dostępność odcinków prostych, orientacja
6. Zasilanie i wyjścia (4–20 mA/HART, impulsowe, RS‑485), zabezpieczenie IP/Ex
7. Wymagania higieniczne (wykończenie powierzchni, połączenia, CIP/SIP)
8. Dokumentacja (kalibracja, MTR) i certyfikaty regionalne

13) Często zadawane pytania

Pytanie 1. Czy magmetry mogą mierzyć ultraczystą wodę?

Tylko z niska przewodność projekty i staranną walidację. Jednostki standardowe wymagają ≥ 5μS/cm.

Pytanie 2. Co się stanie, jeśli w mojej linii wystąpi podciśnienie lub gwałtowne wahania temperatury?

Użyj przystosowane do próżni linijki i sprawdź Dopasowanie CTE /ΔT limity.

Pytanie 3. Jak często należy kalibrować?

Typowa usługa: rocznie . Krytyczne przechowywanie/dawkowanie: 6 miesięcy lub zgodnie z zasadami witryny.

Pytanie 4. Jak zminimalizować zużycie szlamów?

Wybierz wykładziny odporne na ścieranie (Poliuretan/ceramika), zachowaj 2–4 m/s prędkość, pionowy przepływ w górę.

Wniosek (porządek, który działa)

1. Najpierw materiały (elektrody liniowe) z pełnego profilu średniego.
2. Rozmiar dostosowany do prędkości (nie spadek ciśnienia).
3. Zainstaluj, aby uzyskać jakość sygnału (trasy proste, pełna rura, uziemienie).
4. Sprawdź względem krzywej T – P, próżni i cykli termicznych.

Przestrzeganie tej kolejności sprawia, że ​​wybór miernika magnetycznego staje się powtarzalnym procesem inżynieryjnym, który zapewnia dokładność i obniża koszty cyklu życia.

Seria VNER VE EMF — od higienicznych po wytrzymałe, kompletna gama mierników magmetrycznych

Skróty: CR = kauczuk chloroprenowy; PU = poliuretan; PTFE = politetrafluoroetylen; FEP = F46; PFA = perfluoroalkoksy; ETFE = etylen, tetrafluoroetylen; Pt-Ir = platyna-iryd; Ti = tytan; Ta = tantal.
