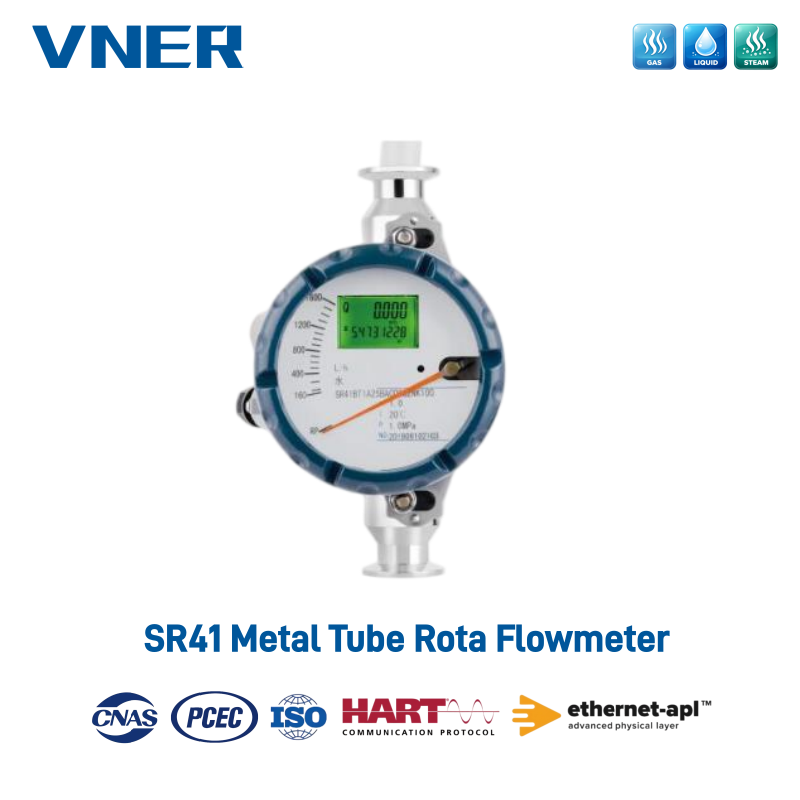

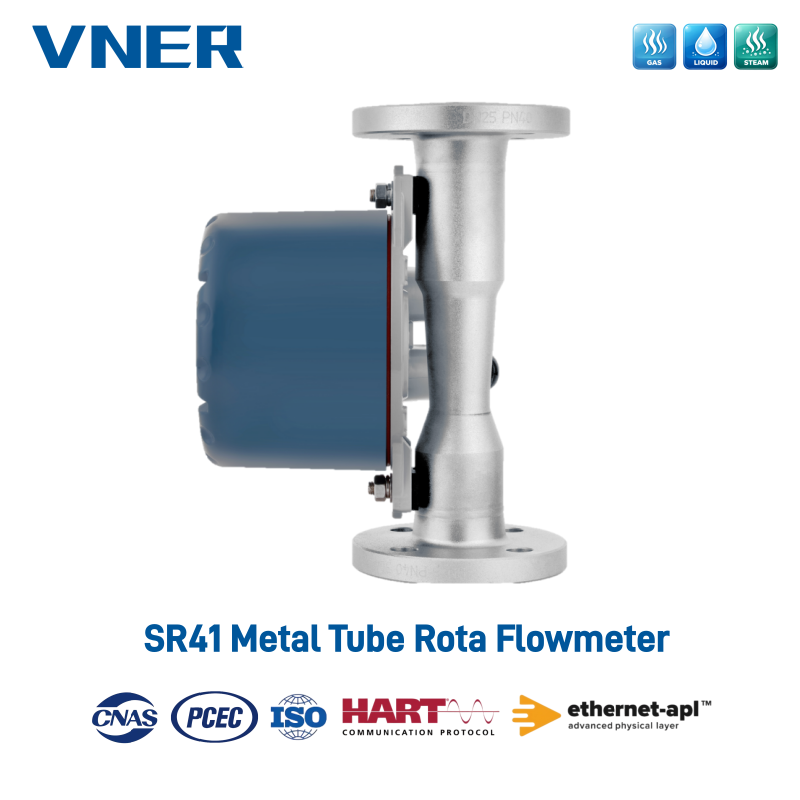

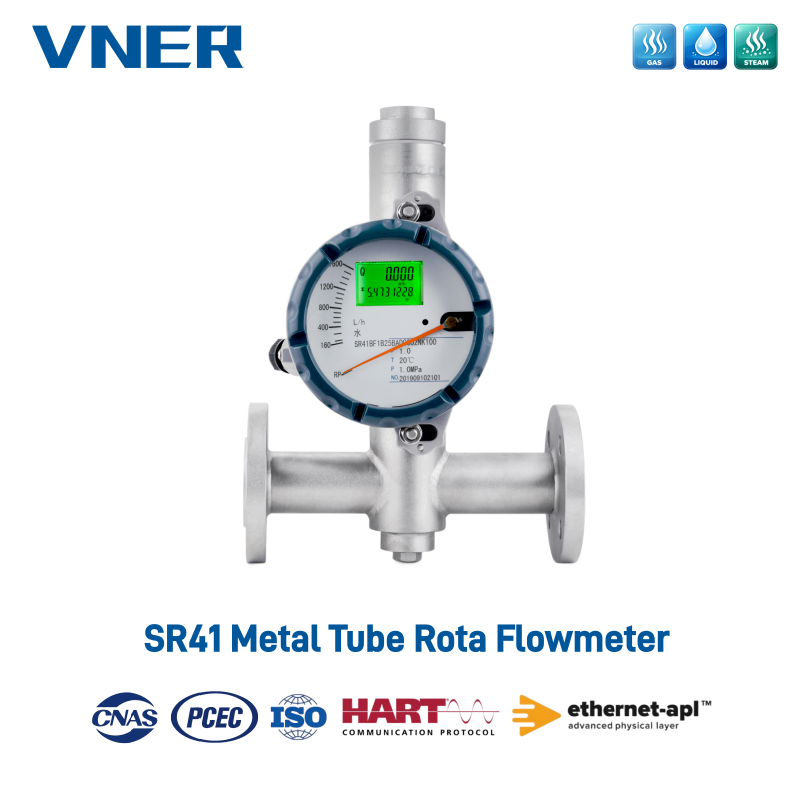

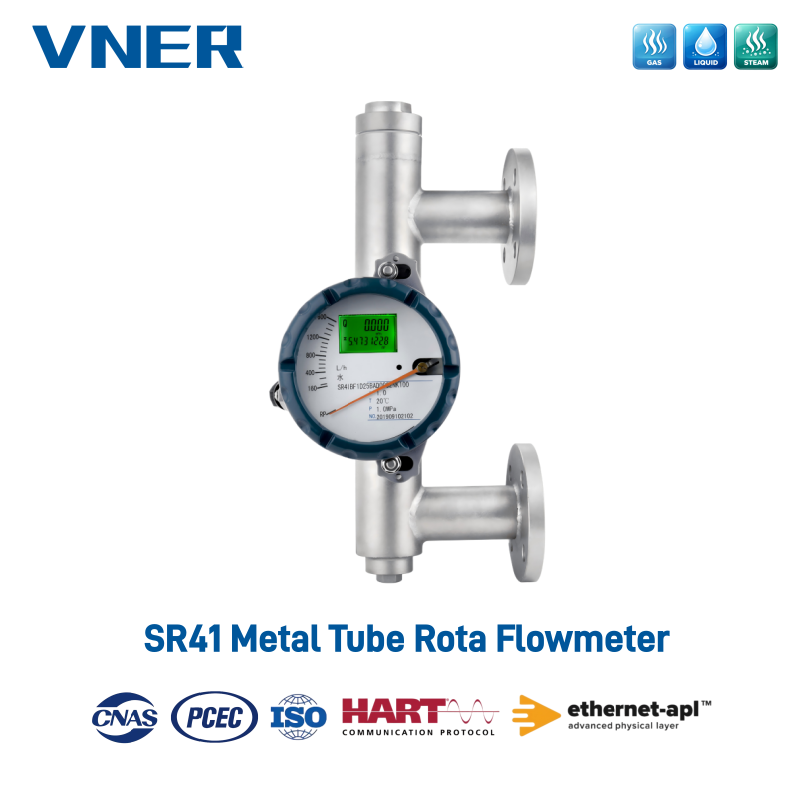

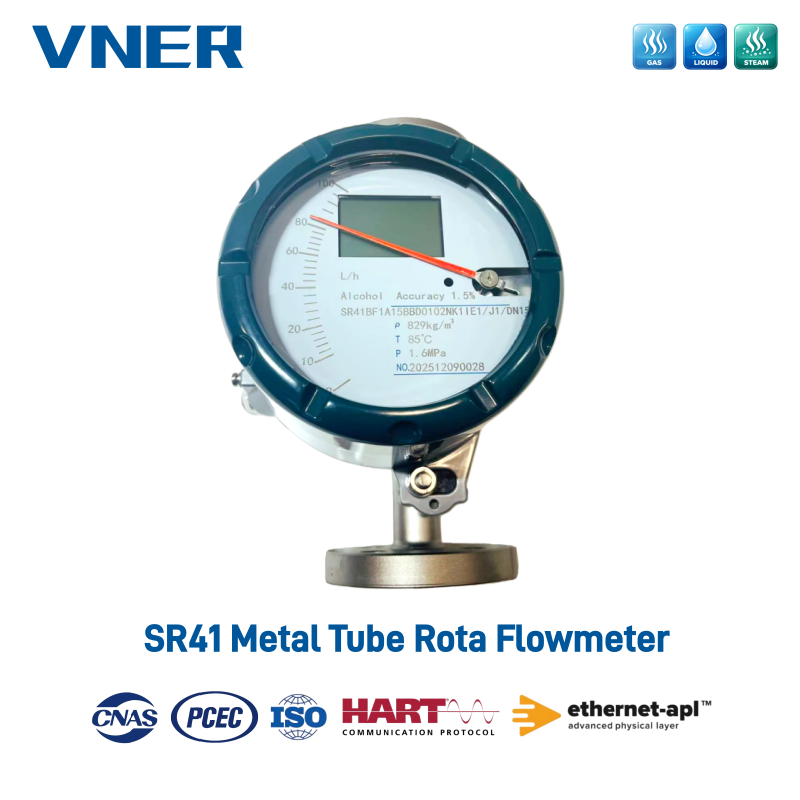

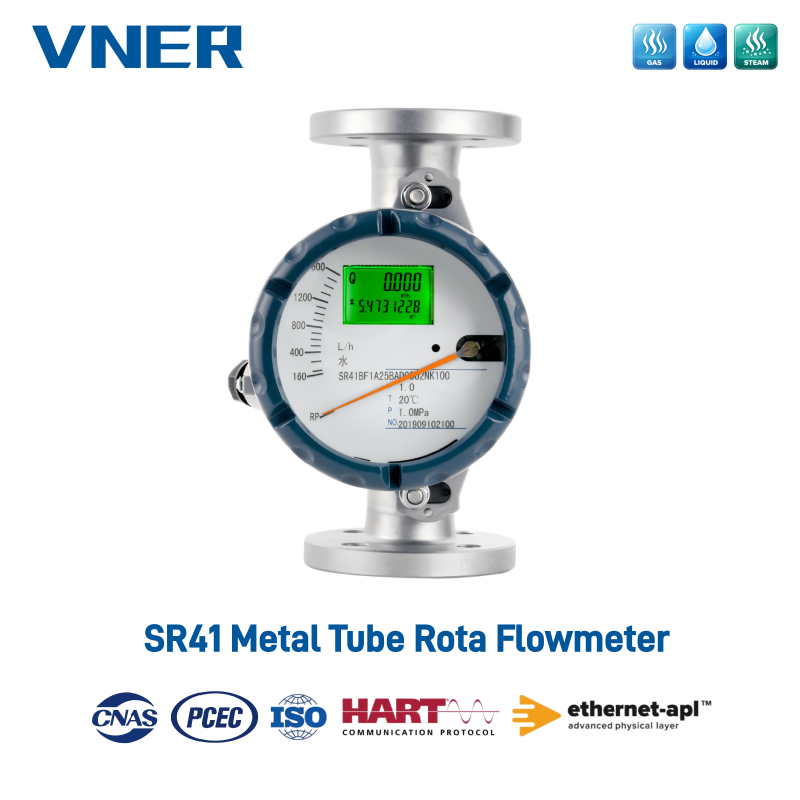

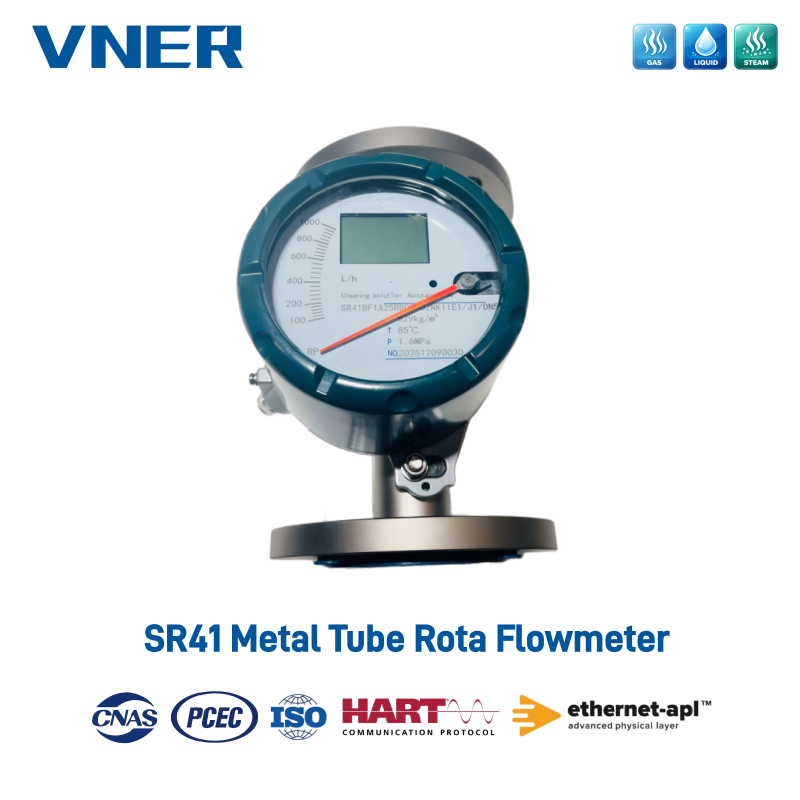

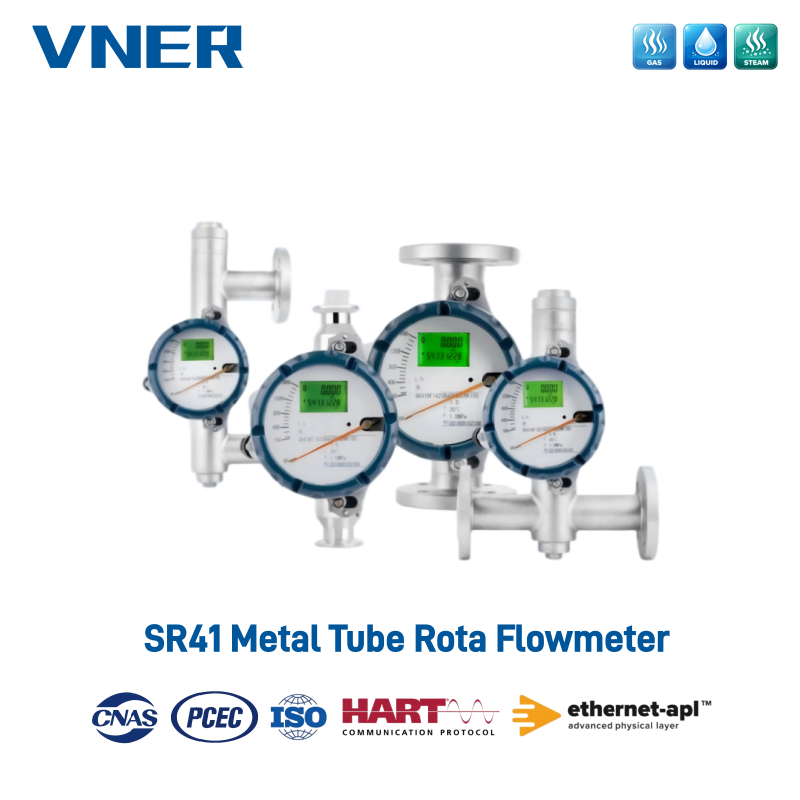

Rotametr z rurką metalową SR41 Producenci

Rotametr SR41 to wykonany w całości z metalu przepływomierz o zmiennym obszarze (VA) przeznaczony do dokładnego pomiaru cieczy, gazów i pary. Jest szeroko stosowany w branżach, w tym w przemyśle naftowym i gazowym, przetwórstwie chemicznym, metalurgii, wytwarzaniu energii, żywności i napojów, farmaceutyce oraz celulozie i papierze.

Rotametr SR41 ma w pełni metalową konstrukcję z integralnie uformowaną stożkową rurką pomiarową, zapewniającą wyjątkową wytrzymałość mechaniczną, długoterminową stabilność i odporność na naprężenia procesowe. Jego modułowa i inteligentna konstrukcja wskaźnika w połączeniu z kompaktowymi wymiarami i krótkim skokiem pływaka zapewnia niezawodne pomiary nawet w instalacjach o ograniczonej przestrzeni.

Dzięki niskiemu profilowi ​​strat ciśnienia, możliwości pracy w wysokich temperaturach i wysokich ciśnieniach oraz szerokiemu zastosowaniu materiałów odpornych na korozję, rotametr SR41 idealnie nadaje się do trudnych warunków pracy i agresywnych mediów. Nowo opracowany system transmisji ze sprzęgłem magnetycznym zapewnia stabilne wyjście sygnału przy zachowaniu całkowitej izolacji pomiędzy komorą pomiarową a jednostką wskazującą lub transmisyjną.

• Całkowicie metalowy rotametr o zmiennej powierzchni do pomiaru cieczy, gazu i pary

• Jednoczęściowa stożkowa rurka pomiarowa zapewniająca większą wytrzymałość mechaniczną

• Modułowa, inteligentna konstrukcja wskaźnika zapewniająca elastyczną konfigurację

• Zwarta konstrukcja z krótkim skokiem i zmniejszoną przestrzenią montażową

• Niskie straty ciśnienia w celu poprawy wydajności systemu

• Zaawansowana transmisja sprzężenia magnetycznego zapewniająca stabilne i niezawodne wyjście sygnału

• Zaprojektowane do zastosowań wysokotemperaturowych i wysokociśnieniowych

• Materiały odporne na korozję, odpowiednie do trudnych i agresywnych mediów

• Inteligentny wyświetlacz LCD obsługujący:

• Wskazanie przepływu chwilowego i całkowitego

• Wyjście analogowe 4–20 mA

• Wyjście sygnału przełączającego

• Funkcje alarmu wysokiego i niskiego

• Protokół komunikacyjny HART

• Wiele opcji zasilania: 24 VDC lub akumulator

• Wielostopniowa korekcja lepkości, gęstości, temperatury i ciśnienia

• Opcjonalny filtr magnetyczny lub izolacja termiczna/płaszcz grzewczy dostępny na życzenie

• Mierzone media: gaz / ciecz / para

• Klasa dokładności: klasa 1,5 / klasa 2,5

• Stosunek zakresu przepływu: 20:1

• Średnica nominalna: DN15 do DN100 (15–100 mm)

• Maksymalne ciśnienie robocze:

  1,6 MPa / 2,5 MPa / 4,0 MPa /

  Klasa 150 / Klasa 300 / Klasa 600 / Klasa 900

• Zakres pomiaru przepływu:

• Woda (20°C): 2,5 do 100 000 l/h

• Powietrze (0,1 MPa, 20°C): 0,07 do 1000 m³/h

• Obowiązująca lepkość:

• DN15: ≤ 5 mPa·s

• DN25–DN100: ≤ 350 mPa·s

• Zasada pomiaru: Zmienny obszar (VA)

• Typ rurki pomiarowej: Stożkowa rurka metalowa

• Podziałka skali: Kalibrowana według wybranych jednostek przepływu
