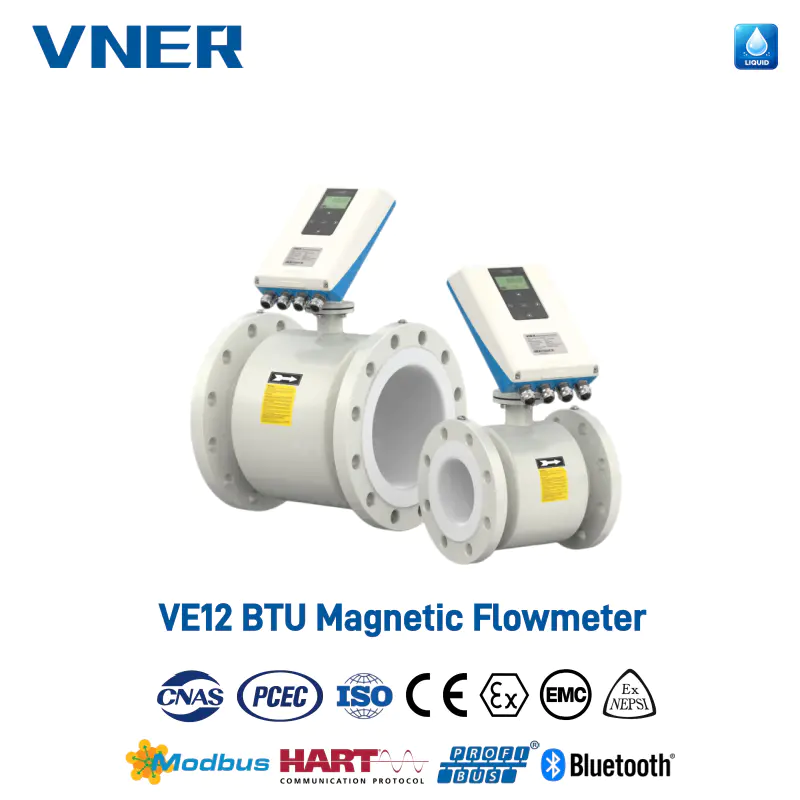

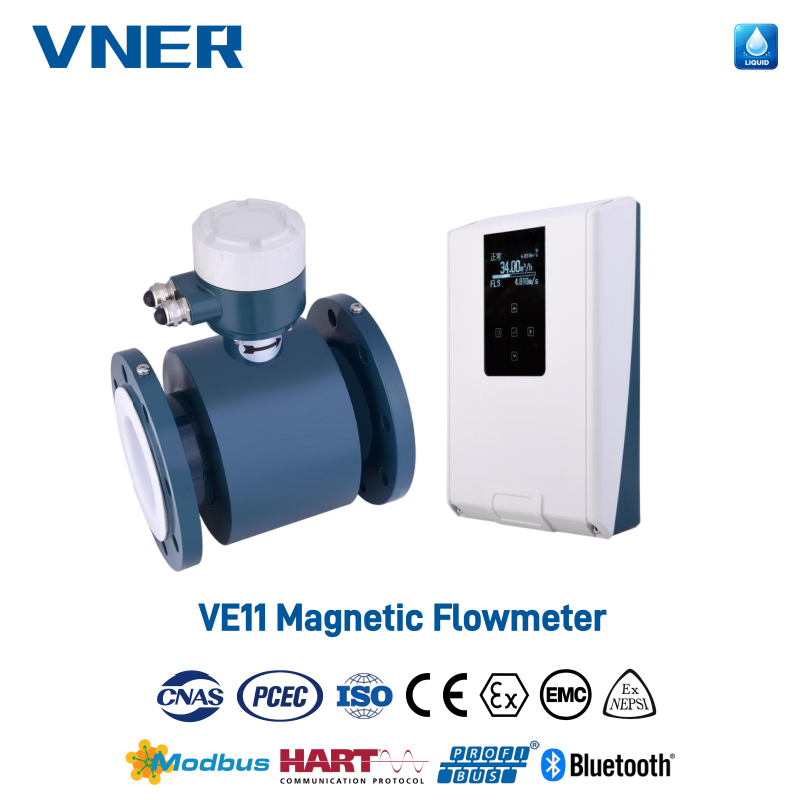

Przepływomierz elektromagnetyczny VE Producenci

Przepływomierz elektromagnetyczny działa w oparciu o prawo indukcji Faradaya, które stwierdza, że ​​w przewodniku poruszającym się w polu magnetycznym indukowana jest siła elektromotoryczna (EMF). Tę zasadę pomiaru można zastosować do płynów przewodzących. Kiedy taki płyn przepływa przez rurę prostopadłą do kierunku pola magnetycznego, w płynie powstaje indukowane pole elektromagnetyczne. To indukowane pole elektromagnetyczne można zmierzyć za pomocą dwóch symetrycznie rozmieszczonych elektrod.

Napięcie sygnału Ue jest wprost proporcjonalne do gęstości strumienia magnetycznego B, odległości między elektrodami D i średniej prędkości płynu V. Ponieważ gęstość strumienia magnetycznego B i odległość między elektrodami D są stałe, napięcie sygnału Ue jest wprost proporcjonalne do średniej prędkości przepływu V.
Z równania użytego do obliczenia strumienia objętości wynika, że napięcie sygnału Ue jest liniowo proporcjonalne do strumienia objętości.
Indukowane napięcie sygnału jest przetwarzane w przetworniku na skalowane, analogowe i cyfrowe sygnały wyjściowe.

• Brak ruchomych części lub elementów zakłócających wewnątrz rurociągu, co powoduje prawie brak dodatkowych strat ciśnienia podczas pomiaru.
• Wyniki pomiarów są prawie niezależne od ciśnienia, temperatury, gęstości i lepkości płynu.
• Nadaje się do pomiaru przepływu różnych cieczy przewodzących, takich jak woda, ścieki, napoje, surowce chemiczne, lepkie ciecze, miazga, błoto, szlam itp.
• Wykorzystuje komponenty SMD i technologię SMT, aby zapewnić wysoką niezawodność obwodu i niskie zużycie energii.
• Wbudowany mikroprocesor do szybkich obliczeń i programowalnego wzbudzenia fali prostokątnej o niskiej częstotliwości, poprawiający stabilność pomiarów przepływu.

• Rozmiar nominalny: DN (3-3000 mm)
• Mierzone medium: ciecze przewodzące, szlam i materiały ścierne
• Temperatura procesu: -20~±180°C
• Ciśnienie nominalne: Standardowe ciśnienie nominalne:
  >DN100- 1,6 MPa
• Dokładność pomiaru przepływu: ±0,2%, ±0,3%, ±0,5%
• Powtarzalność: s 0,1%
• Wyjście: (4~20)mA, HART, Modbus RS485, impulsowe, opcjonalnie
