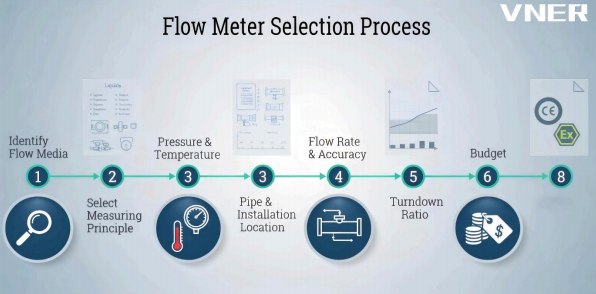

Proces wyboru przepływomierza: od zastosowania do idealnego dopasowania

Wybór odpowiedniego przepływomierza nie polega po prostu na wyblubze przyrządu pomiarowego – chodzi o zapewnienie niezawodności procesu, dokładności pomiaru i długoterminowej wydajności operacyjnej.

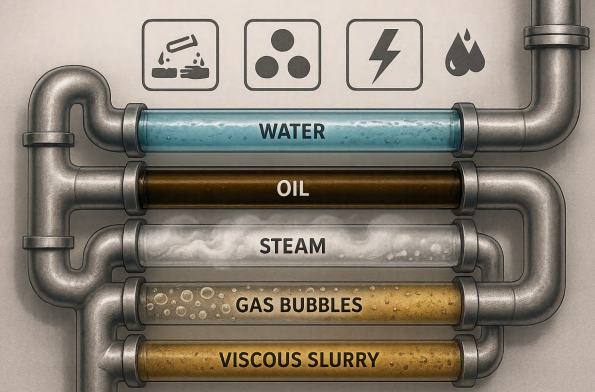

1. Zidentyfikuj media przepływowe

Zrozumienie średni procesowego jest podstawą każdego wyboru.

Określ, czy medium przepływające:

• Płyn , Gaz lub Parowy
• Żrący , Przewodzący lub Nieprzewodzący
• Wielofazowe (ciecz stała/gaz) lub jednofazowe
• Lepki , czysty lub zawiera zawieszone ciała stałe

Znajomość tych cech ma bezpośredni wpływ na do, które zasady pomiaru są wykonalne.

Na przykład elektromagnetyczne mierniki wymagają cieczy przewodzących, natomiast Coriolisaa mierniki działają najlepiej w przypadku czystych, jednofazowych płynów.

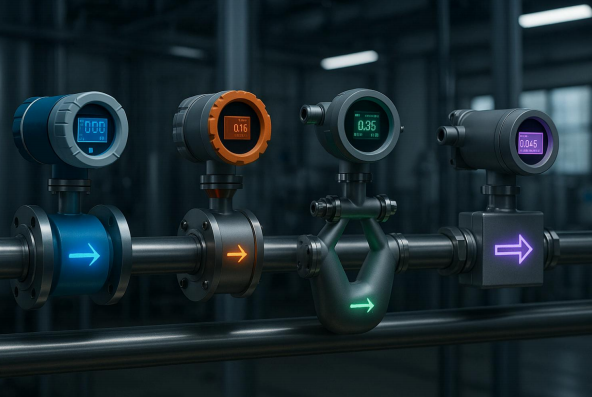

2.Wybierz zasadę pomiaru

Po zdefiniowaniu medium należy wybrać najbardziej odpowiednią technologię pomiarową:

• Przepływomierz elektromagnetyczny (EMF) – Do cieczy przewodzących, wody, chemikaliów, szlamów.
• Przepływomierz wirowy – Do pary, gazów i cieczy o stabilnych profilach przepływu.
• Coriolisaa Mass Flowmeter – Do precyzyjnego pomiaru przepływu masowego i gęstości cieczy lub gazów.
• Przepływomierz ultradźwiękowy – Do dużych rur lub instalacji nieinwazyjnych.
• Termiczny przepływomierz masowy – Do czystych gazów.
• Przepływomierz mechaniczny (turbina, wyporność) – Do prostych i niedrogich zastosowań.

Każda zasada ma wyraźne zalety dokładność , koszt , złożoność instalacji , i konserwacja . Odpowiednie dopasowanie zapewnia niezawodną, ​​długoletnią pracę.

3. Zdefiniuj ciśnienie i temperaturę roboczą

Ciśnienie i temperatura procesu określają:

• Materiał czujnika (stal nierdzewna, Hastelloy, wykładzina PTFE itp.)
• Uszczelnienie i dobór uszczelek
• Ocena korpusu przepływomierza (Klasa PN/ANSI)
• Wymagania dotyczące kompensacji temperatury

Zawsze upewnij się, że wartości znamionowe ciśnienia i temperatury wybranego przyrządu przekraczają maksymalne warunki pracy systemu, z marginesami bezpieczeństwa zgodnymi z PED or ASME stiardy.

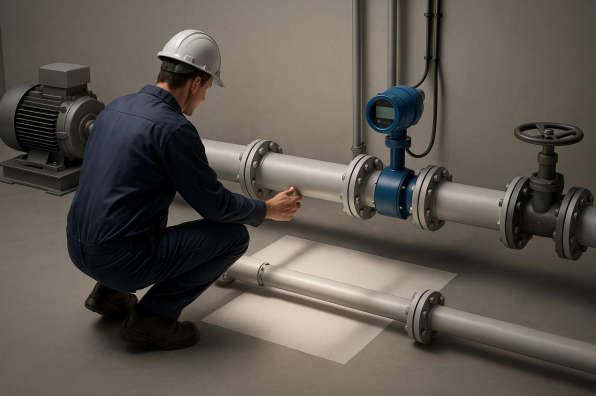

4. Oceń warunki rur i instalacji

Przepływomierze działają najlepiej, gdy są prawidłowo zainstalowane. Kluczowe parametry obejmują:

• Rozmiar i orientacja rury (pozioma, pionowa, pełna rura)
• Proste biegi w górę i w dół rzeki aby zapewnić stabilny profil przepływu
• Lokalizacja względem zaworów, pomp lub kolanek aby zminimalizować turbulencje
• Przestrzeń montażowa i dostępność do okablowania, kalibracji i konserwacji
• Zasilanie (AC/DC) i Opcje wyjścia sygnału (4–20 mA, impuls, Modbus, HART itp.)
• Ochrona przed wnikaniem (IP65, IP67, IP68)
• Klasyfikacja obszarów niebezpiecznych (Ex ia, Ex d, itp.)

Dobrze zaplanowany układ instalacji zapobiega błędom pomiarów spowodowanym złymi warunkami przepływu lub zakłóceniami elektrycznymi.

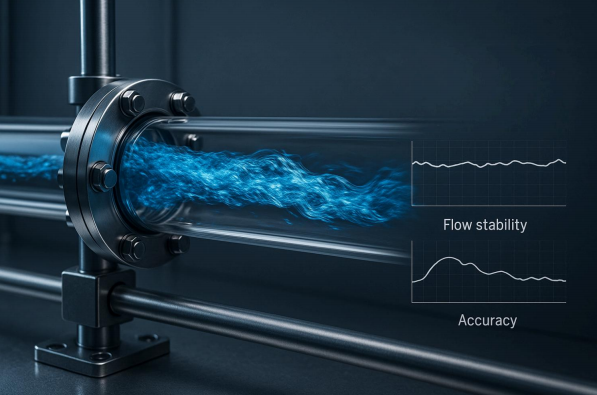

5.Określ wymagania dotyczące zakresu przepływu i dokładności

Definiowanie robocze natężenie przepływu i wymagana dokładność jest kluczowa.

Określ:

• Minimalne, normalne i maksymalne natężenie przepływu
• Oczekiwany zakres wahań procesu
• Wymagana dokładność lub powtarzalność (np. ±0,1%, ±0,2%, ±0,5% ±1,0%)

Właściwy rozmiar licznika zapewnia, że przepływ utrzymuje się na optymalnym poziomie zakres pomiarowy (strefa stabilności liczby Reynoldsa) , unikając niedokładności przy niskim przepływie lub nasycenia poza zakresem.

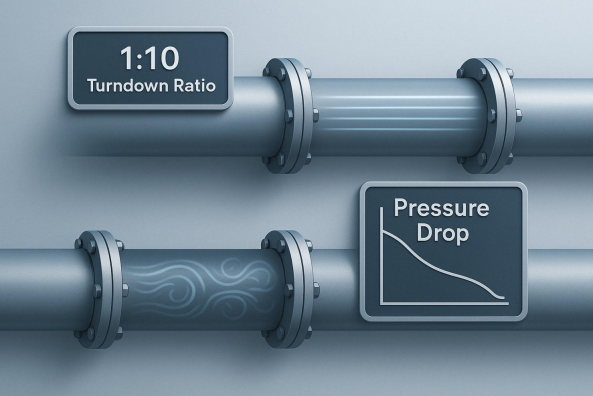

6.Oceń współczynnik regulowania i utratę ciśnienia

• Współczynnik ścielenia opisuje elastyczność zakresu pomiarowego (np. 1:10, 1:20).
  Wyższy współczynnik zakresu zapewnia lepszą zdolność adaptacji do zmiennych warunków przepływu.
• Utrata ciśnienia należy minimalizować, aby uniknąć nieefektywności procesu.
  Niektóre technologie, np Coriolisaa i Wir może powodować spadki ciśnienia — zawsze należy sprawdzić, czy proces to toleruje.

7. Rozważania dotyczące budżetu i cyklu życia

Chociaż początkowy koszt instrumentu jest ważny, całkowity koszt posiadania (TCO) należy rozważyć:

• Cena zakupu a dokładność i niezawodność
• Częstotliwość kalibracji i konserwacji
• Dostępność części zamiennych
• Zużycie energii i koszty przestojów

W przypadku projektów na dużą skalę, równoważenie wydajność , długowieczność , i budżet zapewnia wartość ekonomiczną w całym cyklu życia produktu.

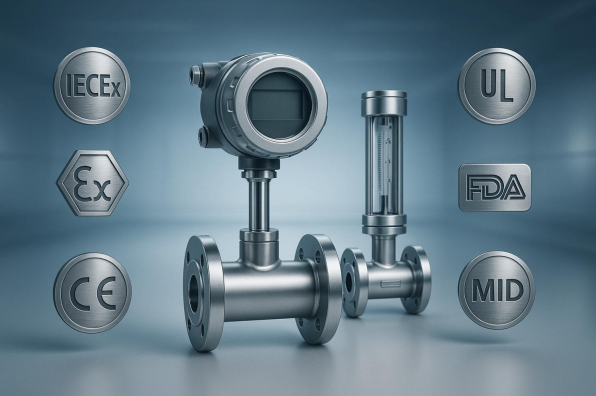

8. Wymagania dotyczące certyfikacji i zgodności

Przepływomierze muszą być zgodne z odpowiednimi międzynarodowymi normami i przepisami, w zależności od zastosowania i przeznaczenia eksportu:

• Bezpieczeństwo i przeciwwybuchowość: IECEx, ATEX, UL
• Zgodność elektryczna: CE-EMC, CE-LVD
• Urządzenia ciśnieniowe: CE-PED, ASME
• Żywność i farmaceutyka: FDA, 3A, EHEDG
• Metrologia Hilowa i Prawna: MID (dyrektywa w sprawie przyrządów pomiarowych)

Właściwa certyfikacja gwarantuje, że przyrząd spełnia światowe standardy bezpieczeństwa i wydajności.

Wniosek

Systematyczny proces selekcji zapewnia nie tylko zgodność techniczną, ale także długoterminową stabilność i zgodność z przepisami.

Rozumiejąc medium , zasada pomiaru , warunki instalacji , i potrzeby certyfikacyjne , inżynierowie i specjaliści ds. zakupów mogą osiągnąć optymalne wyniki — minimalizując ryzyko i maksymalizując wydajność.

O godz VNER Electronic Technology LTD , łączymy wieloletnie doświadczenie terenowe z zaawansowanymi technologiami pomiaru przepływu, aby pomóc naszym partnerom w wyborze najbardziej odpowiednich rozwiązań dla ich zastosowań — od uzdatnianie wody i petrochemiczny rośliny to ropa i gaz i przemysł polikrzemowy.

Autor: Shawn Cao

Dyrektor Działu Handlu Międzynarodowego

VNER Electronic Technology LTD
