Dlaczego przepływomierz Vortex staje się niestabilny — lub nawet przestaje działać — po instalacji?


Czy kiedykolwiek spotkałeś się z przepływomierzem wirowym, który po instalacji wykazywał słabą dokładność, duże wahania sygnału, a nawet całkowitą utratę sygnału?

W wielu przypadkach podstawową przyczyną nie jest samo urządzenie, ale raczej niewłaściwe dobranie rozmiaru i praktyki instalacyjne. Przepływomierze wirowe są bardzo wrażliwe na profil prędkości, reżim przepływu i konfigurację rurociągów. Małe odchylenia w tych szczegółach mogą prowadzić do znacznych błędów pomiarowych.

W tym artykule wyjaśniono kluczowe zasady inżynieryjne stojące za właściwym wymiarowaniem, wyborem reduktora i wymaganiami dotyczącymi rur prostych, w oparciu o standardy branżowe i zweryfikowane badania eksperymentalne.


1. Dobór miernika dla szerokiego zakresu zakresu: dlaczego często konieczne jest zmniejszenie średnicy

Aby osiągnąć szeroki współczynnik dławienia i zapewnić wystarczającą siłę sygnału przy niskich natężeniach przepływu, jest powszechną praktyką inżynierską zmniejszyć średnicę przepływomierza w stosunku do rurociągu w celu zwiększenia prędkości płynu.

Dla przepływomierze zależne od profilu prędkości —takie jak:

  • Przepływomierze wirowe
  • Przepływomierze wirowe (precesja wirowa).
  • Przepływomierze elektromagnetyczne

to dopasowanie średnicy zwykle osiąga się za pomocą reduktory koncentryczne .


Ogólna zasada wymiarowania

  • W większości zastosowań Średnica nominalna przepływomierza powinna być równa lub mniejsza od średnicy rury .
  • Dla vortex flowmeters, the calculated meter size is often o jeden do dwóch rozmiarów nominalnych mniejszych niż rurociąg.

Przykład

  • Rurociąg: 8" (DN200)
  • Przepływomierz wirowy: 4" (DN100)

W szczególnych przypadkach – np transfer rozliczeniowy oleju lub pomiar azotu przy niskim przepływie — można zastosować nawet większe obniżki, aby spełnić ekstremalne wymagania dotyczące ograniczenia zakresu.

Częstym problemem pozostaje jednak zbyt duży rozmiar. W kilku projektach wybrano przepływomierze wirowe za duży , co skutkuje:

  • Niewystarczająca prędkość podczas normalnej pracy
  • Praca poza efektywnym zakresem pomiarowym
  • Poważna niestabilność sygnału po uruchomieniu

Uwaga dotycząca sprawy:

Dla nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

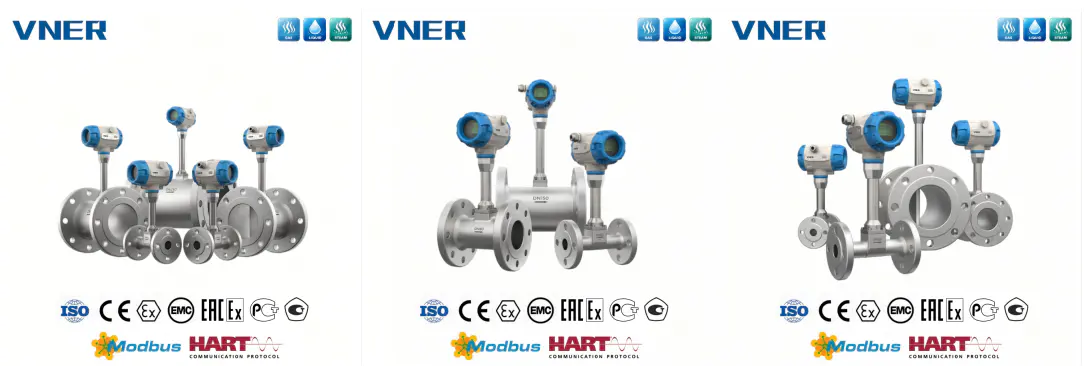

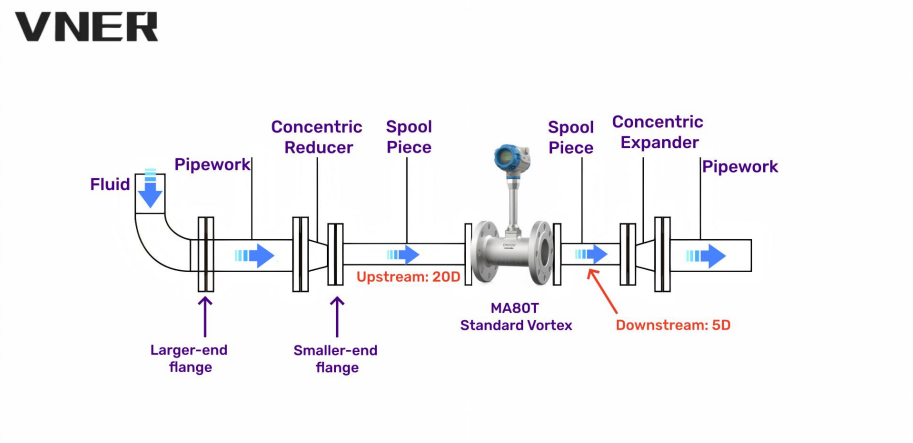

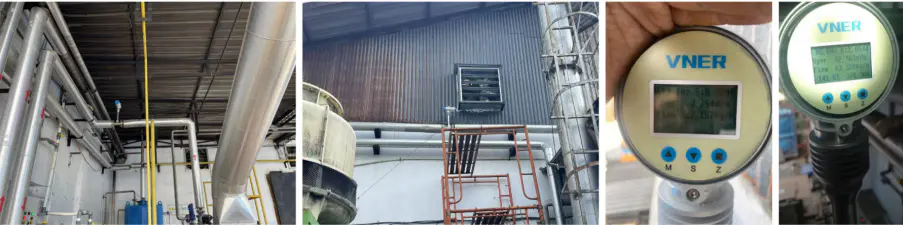

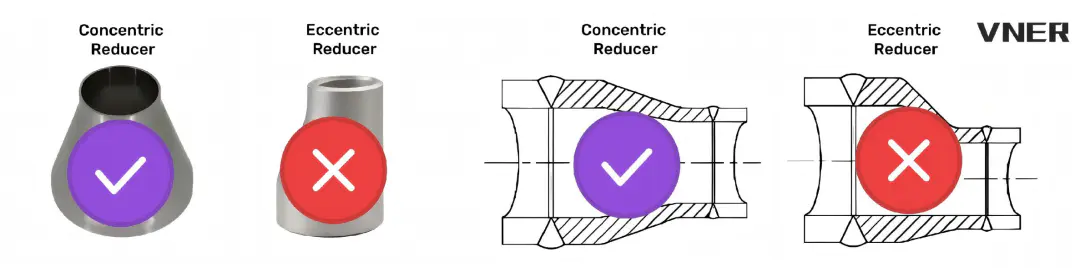

2. Wybór reduktora: Zawsze używaj reduktorów koncentrycznych

Jeżeli w instalacjach przepływomierzy wirowych wymagane jest zmniejszenie lub poszerzenie średnicy rury:

Należy zastosować reduktory koncentryczne.

Reduktory mimośrodowe tworzą asymetryczne profile prędkości, które znacznie pogarszają dokładność pomiaru w przyrządach wrażliwych na prędkość.


3. Wymagania dotyczące rur prostych w instalacjach o zmniejszonej średnicy

Wymagania dotyczące geometrii reduktora


Aby zminimalizować zniekształcenia przepływu:

  • The kąt stożka α reduktora nie powinien przekraczać 15°
  • W tym przypadku reduktor może być traktowany jako część prostej długości rury

Obydwa Reduktory przed i za reduktorem muszą być reduktorami koncentrycznymi i stopniowymi.


4. Minimalne wymagania dotyczące długości prostej przed zaworem (typowe wartości)



Typ zakłócenia w górę strumienia

Ogólne Wymagana długość prosta

Żadnych zakłóceń

15D

Reduktor koncentryczny

15D

Koncentryczny ekspander

18D

Pojedyncze kolano 90°

20D

Dwa kolanka 90° (w tej samej płaszczyźnie)

25D

Dwa kolanka 90° (w różnych płaszczyznach)

40D

Zawór

50D

D = wewnętrzna średnica rury


5.Ogólne warunki instalacji przepływomierzy Wir


Prawidłowo zainstalowany przepływomierz wirowy powinien spełniać następujące warunki:

a) Montowany poziomo lub pionowo (dla cieczy: kierunek przepływu od dołu do góry) w rurze o średnicy nominalnej

b) Odpowiednie, pozbawione przeszkód długości prostych rur przed i za rurociągiem, zgodnie ze specyfikacją

c) Współosiowe ustawienie z rurociągiem; uszczelki nie mogą zakłócać przepływu

d) Rurociągi wielosekcyjne muszą pozostać proste z minimalnym przesunięciem osi

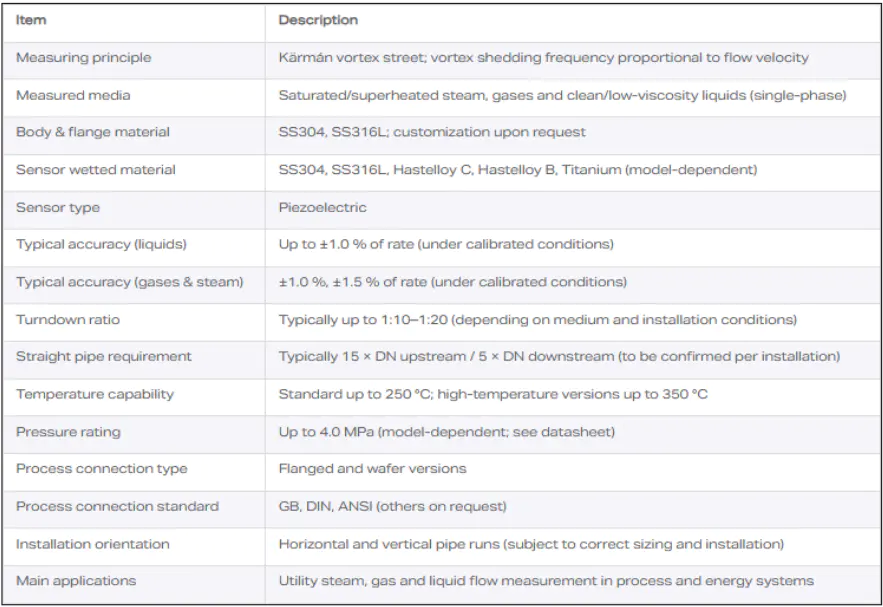

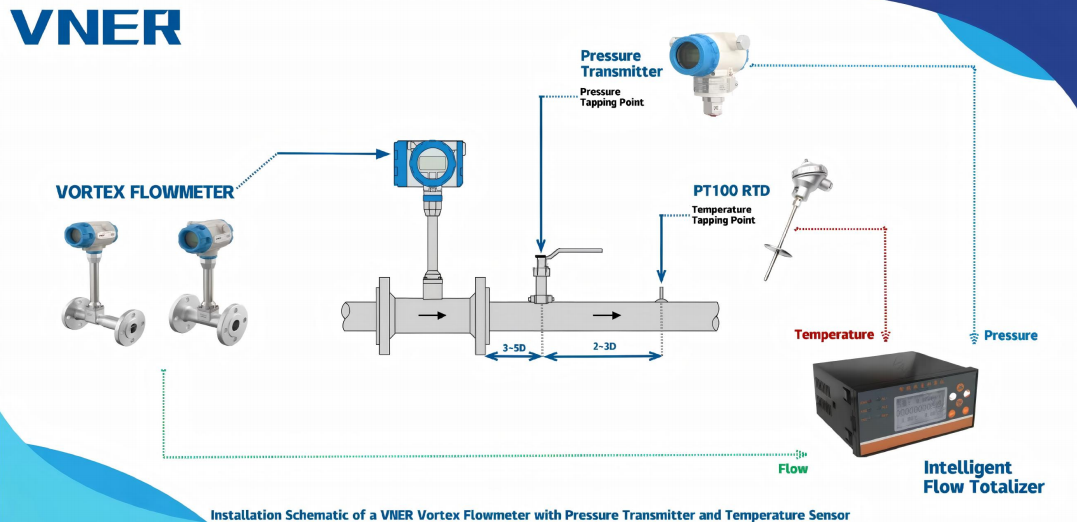

e) Pomiar temperatury:

  • Najlepiej przez wbudowaną osłonę termometryczną
  • W przeciwnym razie zlokalizuj czujnik 2–5D w dół

f) Pomiar ciśnienia:

  • Najlepiej poprzez wbudowany kran ciśnieniowy
  • W przeciwnym razie zlokalizuj dotknięcie 2–7D w dół

g) Brak zaworów i przewodów obejściowych na prostych odcinkach rur

h) Brak zaworów sterujących przepływem przed licznikiem

i) Jeżeli występują pęcherzyki gazu lub zanieczyszczenia, zainstalować separatory lub filtry przed biegiem prostym

6. Typowe długości prostych rur (pomiar w zamkniętym przewodzie)

Konfiguracja nadrzędna

Długość w górę

Długość dolna

Reduktor koncentryczny fully open gate valve

≥15D

≥5D

Pojedyncze kolano 90°

≥20D

≥5D

Dwa kolanka 90° (w tej samej płaszczyźnie)

≥25D

≥5D

Dwa kolanka 90° (w różnych płaszczyznach)

≥40D

≥5D


7. Rozważania dotyczące lokalizacji zaworów i przepływu dwufazowego

  • Unikaj zaworów i obejść w pobliżu przepływomierza
  • Zawory redukcyjne mogą powodować zmianę fazy za zaworem
  • Należy unikać przepływu dwufazowego (gaz w cieczy lub ciecz w gazie).
  • Jeśli to konieczne, użyj separatorów gazu lub filtrów przed


8. Dlaczego należy unikać reduktorów mimośrodowych

Przepływomierze masowe Coriolisaa i mierniki wyporu są niezależne od profilu prędkości.

Wszystkie inne przepływomierze zależą od profilu prędkości i wymagają prostych odcinków rur przed i za przepływem.

Kluczowe wytyczne branżowe:

  • Powinny być spełnione wymagania instalacyjne dla urządzeń różnicowych ISO 5167-1
  • Dla other flowmeters, manufacturer installation guidelines must be strictly followed
  • Reduktory mimośrodowe poważnie zakłócają profile prędkości i nie należy go używać w pobliżu mierników zależnych od prędkości


9. Wpływ reduktorów koncentrycznych na profil prędkości (dowody eksperymentalne)

Badania eksperymentalne przeprowadzone przez TNO i Delft Hydraulika za pomocą powietrza i wody zademonstruj:

  • Reduktor koncentryczny z przełożeniem średnicy D_metr / D_pipe ≈ 0,44 potrafi przekształcić asymetryczny profil prędkości w prawie symetryczny (asymetria < 2%)
  • Profil prędkości poniżej przypomina a profil prędkości typu wtykowego (PTVP)
  • O godz 5D w dół , profil pozostaje stabilny w poprzek:
    Re = 50 000–250 000 (powietrze)
    Re = 20 000–500 000 (woda)
  • Reduktory koncentryczne nie eliminuj zawirowań , zwłaszcza spowodowanego zakrętami przestrzennymi
  • Mogą być wymagane urządzenia usuwające zawirowania Długość ≥6D , w zależności od skoku wirowania


Podsumowanie ustaleń

  • Reduktory koncentryczne significantly improve velocity symmetry
  • Nie usuwają zawirowań
  • Tylko koncentryczne reduktory zapewniają tę korzyść
  • Reduktory mimośrodowe wprowadzają poważne zniekształcenia prędkości

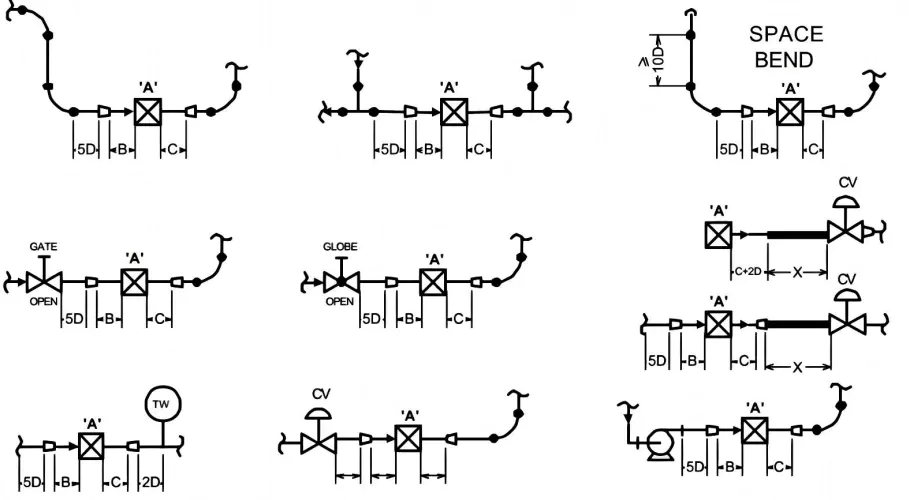

10. Wymagania dotyczące rur prostych w instalacjach o zmniejszonej średnicy

(D_metr / D_rura ≤ 0,7)

Typ licznika „A”

W górę „B”

Poniżej „C”

Dodatkowa długość dla dodatkowego zaworu sterującego

Vortex

5 5 25

Wirować

3 1 25

Coriolis

Nie dotyczy

Nie dotyczy

30

Ultradźwiękowe

5 5

Patrz producent

Terma

5 5 Nie dotyczy

Elektromagnetyczne

5 5

Nie dotyczy


Ostateczna inżynieria na wynos

Gdy przepływomierz wirowy działa słabo, przyczyną rzadko jest „jakość przyrządu”.

Częściej jest to A problem na poziomie systemu obejmujące:

  • Niewłaściwy dobór średnicy
  • Niewłaściwy typ reduktora
  • Niewystarczająca długość prostej rury
  • Zniekształcony profil prędkości

Correct sizing reduktory koncentryczne disciplined piping design stanowią podstawę stabilnego i dokładnego pomiaru przepływu wirowego.

Jeśli prawidłowo zaprojektujesz pole przepływu, przyrząd wykona swoje zadanie.
