Co sprawia, że ​​przepływomierz masowy Coriolisa jest najlepszym rozwiązaniem do pomiarów o wysokiej dokładności w nowoczesnym przemyśle?

W obliczu głębokiej transformacji Przemysłu 4.0 precyzja pomiaru płynów nie jest już tylko parametrem technicznym; stał się podstawowym miernikiem pomiaru wydajności zautomatyzowanej produkcji i inteligentnych poziomów monitorowania. Dzięki swojej wywrotowej filozofii projektowania, model Przepływomierz masowy Coriolisa całkowicie przełamał okowy tradycyjnych pomiarów wolumetrycznych, które często są ograniczone czynnikami środowiskowymi, takimi jak temperatura, ciśnienie i gęstość płynu. Obecnie technologia ta szybko przenika do zaawansowanych sektorów produkcyjnych, takich jak petrochemia, żywność i farmaceutyka, produkcja półprzewodników oraz przemysł morski, stając się uznanym „złotym standardem” w zakresie kompleksowego monitorowania płynów. Ponieważ światowy przemysł zmierza w stronę neutralności pod względem emisji dwutlenku węgla i redukcji odpadów, możliwość bezpośredniego pomiaru masy zapewnia najwyższą podstawę danych do optymalizacji zasobów i śledzenia śladu węglowego.

Co to jest przepływomierz masowy Coriolisa?

Przepływomierz masowy Coriolisa to wyrafinowany precyzyjny przyrząd zaprojektowany w oparciu o klasyczne zasady dynamiki, w szczególności efekt Coriolisa. Pod względem fizycznym różnią się one o generacje od tradycyjnych przepływomierzy kryzowych, turbinowych czy elektromagnetycznych. Konwencjonalne urządzenia mierzą głównie „objętość” płynu, który jest bardzo podatny na zakłócenia spowodowane rozszerzalnością lub kurczeniem cieplnym. Natomiast miernik Coriolisa mierzy „rzeczywistą masę” płynu – wielkość fizyczną, która pozostaje stała w każdych warunkach pracy, niezależnie od tego, czy płyn jest wrzącą cieczą, czy sprężonym gazem.

Wewnętrznie jego rdzeń składa się z jednej lub dwóch rurek pomiarowych utrzymywanych w stanie precyzyjnie kontrolowanych drgań. Mały element wykonawczy (cewka napędowa) o wysokiej częstotliwości wprawia rurki pomiarowe w drgania z ich określoną częstotliwością własną, podobnie jak kamerton. Konstrukcja ta genialnie wykorzystuje siłę bezwładności generowaną przez cząstki płynu poruszające się w wibrującym układzie, przekształcając abstrakcyjny atrybut masy w możliwe do przechwycenia sygnały mechaniczne. To podejście do bezpośredniego pomiaru eliminuje potrzebę wykonywania skomplikowanych obliczeń gęstości, zapewniając inżynierom procesu „jedno źródło prawdy”.

Jak działa przepływomierz masowy?

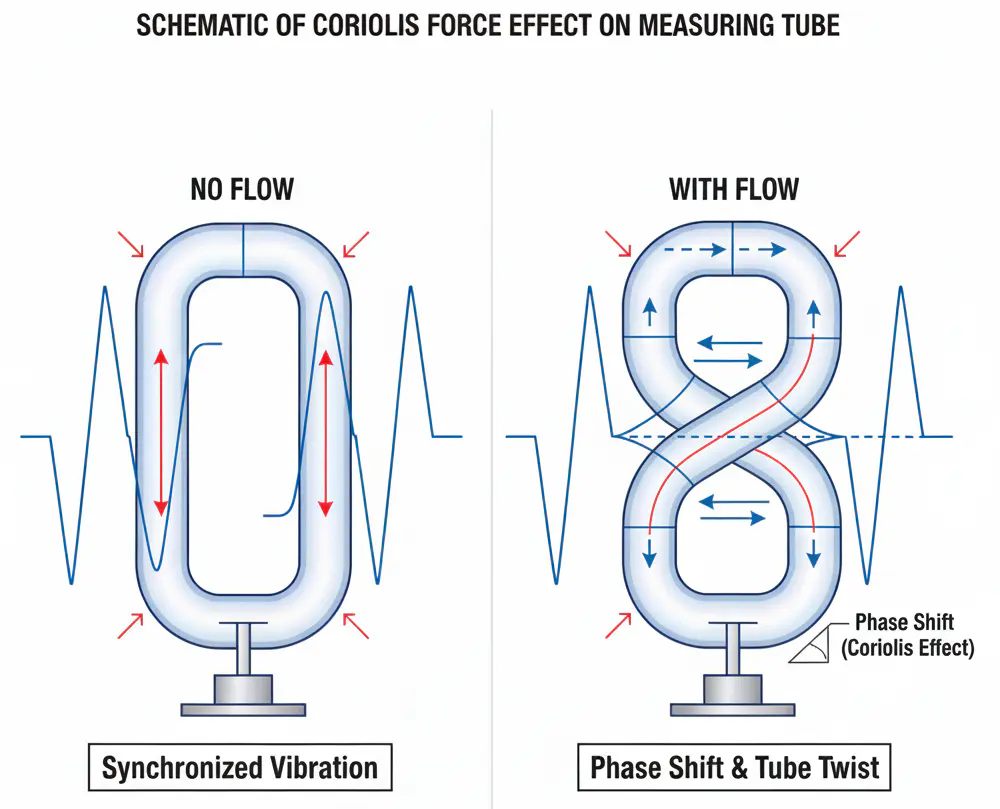

Aby głęboko zrozumieć mechanizm działania tego przepływomierza, musimy obserwować dynamiczne, mechaniczne zachowanie płynu, gdy wpływa on do rur wibracyjnych o wysokiej częstotliwości. Proces ten można podzielić na cztery podstawowe etapy techniczne:

Wzbudzenie wibracji o wysokiej częstotliwości: Po uruchomieniu przepływomierza siłownik napędza rurki pomiarowe, wytwarzając mikrowibracje o wysokiej częstotliwości (zwykle 400-1000 Hz). W stanie statycznym (brak przepływu) cykle drgań całej rury są całkowicie zsynchronizowane zarówno w czasie, jak i przestrzeni. Czujniki na wlocie i wylocie wykrywają identyczne fale sinusoidalne.

Zaangażowanie siły Coriolisa: Gdy ciecz lub gaz zaczyna przepływać przez wibrujące rury z dużą prędkością, poruszające się cząstki płynu, na skutek bezwładności, próbują przeciwstawić się okresowym wibracjom rur. Po stronie wlotowej płyn jest odporny na odpychanie od środka wibracji; od strony wylotu jest odporny na wyciąganie. Ta siła oddziaływania znana jest w fizyce jako „siła Coriolisa”.

Odkształcenie mechaniczne i skręcenie: Siła Coriolisa działa w przeciwnych kierunkach na wlotową i wylotową połówkę rury, powodując, że rura ulega subtelnemu „skręceniu” lub „odkształceniu”, które jest niewidoczne gołym okiem. To mechaniczne skręcenie jest wprost proporcjonalne do masowego natężenia przepływu — im więcej masy przechodzi, tym większa jest siła i tym większe jest skręcenie.

Konwersja przesunięcia fazowego i dekodowanie danych: To odkształcenie zakłóca synchronizację pomiędzy dwoma końcami rury. Czujniki zainstalowane na końcu wlotu i wylotu wychwytują „przesunięcie fazowe” (opóźnienie czasowe) pomiędzy dwoma sygnałami wibracji. Dzięki wysokowydajnym chipom cyfrowego przetwarzania sygnału (DSP) system natychmiast przekształca tę mikrosekundową różnicę czasu w niezwykle dokładne odczyty przepływu masowego, jednocześnie obliczając gęstość na podstawie zmiany częstotliwości własnej.

Jakie są najważniejsze zalety przepływomierzy Coriolisa?

Powód Przepływomierze Coriolisa zastąpiły tradycyjne w wielu scenariuszach przemysłowych high-end, wynika z połączenia niemal bezkompromisowych zalet technicznych:

Niezrównana dokładność i powtarzalność pomiarów: Nowoczesne mierniki Coriolisa zapewniają dokładność pomiaru masy rzędu ±0,1%, a nawet ±0,05%. Ten poziom precyzji ma kluczowe znaczenie w przypadku transferu rozliczeniowego, gdzie nawet błąd 0,5% może prowadzić do wielomilionowych strat w ciągu roku. Wysoka powtarzalność gwarantuje, że proces produkcyjny pozostaje spójny, partia po partii.

Doskonała odporność na wibracje i warunki środowiskowe: Wewnętrzna częstotliwość robocza instrumentu jest zwykle ustawiana dokładnie na około 400 Hz. Ta praca w wysokiej częstotliwości działa jak naturalny „filtr”, umożliwiając urządzeniu odróżnienie własnego sygnału pomiarowego od szumów mechanicznych o niskiej częstotliwości, powszechnych w środowiskach przemysłowych, takich jak ryk dużych zestawów pomp, sprężarek przemysłowych lub głównych silników statków. Zapewnia to wyjątkowo wysoką stabilność odczytu nawet w najbardziej „hałaśliwych” warunkach instalacji.

Uproszczone wdrażanie inżynieryjne i konserwacja o krótkim cyklu życia:

• Brak wymagań dotyczących rur prostych: W przeciwieństwie do mierników turbinowych lub ultradźwiękowych, które wymagają 10–20 średnic prostych rur do stabilizacji profili przepływu, miernik Coriolisa jest niezależny od profilu przepływu. W ciasnych przestrzeniach, takich jak platformy wiertnicze lub kabiny statków, pozwala to zaoszczędzić ogromną ilość miejsca i kosztów inżynieryjnych.
• Brak ruchomych części w strumieniu: Nie ma żadnych łożysk, które mogłyby się zużyć, ani zatkać wirników. Skutkuje to niewiarygodnie niskim całkowitym kosztem posiadania (TCO) i długim czasem pracy infrastruktury krytycznej.

„Cyfrowy czujnik” z integracją wielu parametrów: Pojedynczy miernik Coriolisa dostarcza „trójcę” danych: przepływ masowy, gęstość i temperaturę. Całkując te wartości, miernik może również generować przepływ objętościowy i stężenie, skutecznie zastępując trzy oddzielne instrumenty jednym węzłem cyfrowym.

Seria VNER AC, AG i AH: specjalistyczne rozwiązania dla wyzwań przemysłowych

Aby sprostać różnorodnym i często ekstremalnym wymaganiom współczesnego przemysłu, firma VNER opracowała trzy specjalistyczne serie przepływomierzy masowych Coriolisa, każdy zaprojektowany dla określonych środowisk operacyjnych i standardów regulacyjnych.

1. Przepływomierz masowy Coriolisa serii AC: produkt flagowy do wszechstronnych zastosowań przemysłowych

The Przepływomierz masowy Coriolisa serii AC reprezentuje szczyt flagowej technologii VNER, zaprojektowanej jako wszechstronny „koń pociągowy” do precyzyjnych pomiarów przepływu masowego i gęstości w najszerszym zakresie sektorów przemysłu.

• Doskonałość techniczna i integralność sygnału : Zasilany przez w pełni cyfrową platformę nadajnika serii A, wykorzystuje zaawansowane cyfrowe przetwarzanie sygnału (DSP), aby z łatwością obsługiwać sygnały o bardzo niskim przepływie. Zintegrowany MFD™ (napęd wieloczęstotliwościowy) technologia zapewnia wyjątkową stabilność nawet w obecności warunków dwufazowych uwięzionego gazu lub gazu i cieczy, które zazwyczaj powodują awarie tradycyjnych liczników.

• Ekstremalne specyfikacje : Charakteryzuje się dokładnością przepływu masowego do ±0,05% i wytrzymuje ciśnienie robocze do 15,0 MPa . Jego odporność termiczna jest niezrównana, a modele mogą pracować w strefach kriogenicznych w temp -196°C lub w ekstremalnym upale do 380°C .

• Kluczowe aplikacje : Jest to preferowany wybór w przypadku precyzyjnego dozowania środków chemicznych, mieszania węglowodorów w rafineriach oraz instalacji wtrysku środków chemicznych pod wysokim ciśnieniem w wymagających środowiskach morskich.



2. Specjalistyczny przepływomierz masowy Coriolisa AG CNG/LNG: dedykowany do tankowania CNG i LNG

The Specjalistyczny przepływomierz masowy Coriolisa AG CNG/LNG to wysoce wyspecjalizowana linia zaprojektowana specjalnie dla łańcucha wartości gazu ziemnego, skupiająca się na wyjątkowych wyzwaniach związanych z transferem rozliczeniowym sprężonego gazu ziemnego (CNG) i skroplonego gazu ziemnego (LNG).

• Odporność na wysokie ciśnienie i kriogeniczna : Model AG CNG015 został zbudowany tak, aby wytrzymać ekstremalne ciśnienia paliwa w pojazdach, znamionowe do 40,0 MPa . Odwrotnie, modele LNG są zoptymalizowane pod kątem rzeczywistości kriogenicznej ciekłego metanu, zachowując integralność strukturalną -196°C aby zapobiec wyciekom i niedokładnościom.

• Inteligentne algorytmy pomiaru gazu : Zawiera zastrzeżone Algorytm A-GAS™ , ta seria zapewnia bardzo wysoką rozdzielczość częstotliwości, aby wyeliminować błędy zwykle spowodowane niską gęstością gazu i dużą prędkością przepływu. Zapewnia to certyfikowaną dokładność podawania partii paliwa ±0,50% .

• Kluczowe aplikacje : Niezbędny w przypadku dystrybutorów CNG na stacjach detalicznych, bunkrowania statków LNG na dużą skalę i rozładunku przyczep na wirtualnych stacjach satelitarnych rurociągów.



3. Higieniczny przepływomierz masowy Coriolisa AH: standard procesów higienicznych i aseptycznych

The Higieniczny przepływomierz masowy Coriolisa AH jest dedykowana światu sanitarnemu, gdzie czystość i precyzja są równie najważniejsze. Jest przeznaczony dla przemysłu spożywczego, napojów, mleczarskiego i farmaceutycznego.

• Inżynieria aseptyczna : Czujnik posiada samodrenującą ścieżkę przepływu pozbawioną martwych stref, co eliminuje ryzyko rozwoju bakterii. Części zwilżane są polerowane zgodnie ze standardem Ra 0,8 µm , z wysokim połyskiem Ra 0,38 μm opcja dla najbardziej wrażliwych płynów farmaceutycznych. Jest w pełni Możliwość CIP/SIP , co oznacza, że może być poddawany wielokrotnym cyklom sterylizacji w wysokiej temperaturze bez utraty dokładności.

• Rzetelność materiałowa i zgodność : Wszystkie zwilżane komponenty są wykonane z SS316/SS316L i są w pełni zgodne z ASME BPE oraz innymi światowymi normami sanitarnymi, zapewniającymi najwyższy poziom bezpieczeństwa produktów.

• Kluczowe aplikacje : Kluczowe znaczenie dla standaryzacji tłuszczów w przetwórstwie mleka, precyzyjnego dozowania składników w browarach i przygotowywania buforu w produkcji farmaceutycznej, gdzie obowiązkowe są identyfikowalne zapisy partii.



Tabela porównawcza głównych technologii pomiaru przepływu

Jakie płyny może mierzyć miernik Coriolisa?

Przepływomierz Coriolisa jest okrzyknięty przez branżę „odtwarzaczem uniwersalnym”. Jego solidne możliwości adaptacji oznaczają, że jeśli materiał rurki pomiarowej — od stali nierdzewnej 316L po Hastelloy C22 lub tytan — jest zgodny z korozją medium, może wytrzymać prawie wszystkie warunki:

Ekstremalnie złożona obsługa cieczy: Doskonale sprawdza się w pomiarach polimerów o dużej lepkości, które mogłyby utknąć w mierniku turbinowym, szlamów wydobywczych o właściwościach płynów nienewtonowskich oraz zawiesin ściernych. W sektorze farmaceutycznym konstrukcja „pełnego drenażu” umożliwia czyszczenie na miejscu (CIP) i sterylizację na miejscu (SIP), zapewniając brak zanieczyszczeń krzyżowych pomiędzy partiami.

Precyzyjny pomiar gazu przemysłowego: Gazy są bardzo ściśliwe, co sprawia, że pomiar objętości jest koszmarem. Miernik Coriolisa ignoruje wahania ciśnienia i bezpośrednio mierzy cząsteczki gazu. To sprawia, że ​​jest to preferowany wybór w przypadku wysokociśnieniowego przesyłu rozliczeniowego gazu ziemnego, stacji tankowania wodoru i przemysłowej dystrybucji czystego gazu.

Wyzwania i granice związane z przepływem dwufazowym: Historycznie rzecz biorąc, „przepływ ślimakowy” lub duże porywanie gazu powodowały przestoje liczników Coriolisa. Jednak następna generacja mierników wykorzystuje „napęd wieloczęstotliwościowy” i zaawansowane algorytmy DSP, aby utrzymać wibracje nawet wtedy, gdy płyn jest nieuporządkowaną mieszanką oleju, wody i gazu. To przełom dla przemysłu naftowego i gazowego, szczególnie w monitorowaniu głowic odwiertów, gdzie instalacja separatorów jest zbyt kosztowna.

Często zadawane pytania dotyczące przepływomierzy Coriolisa

1: Dlaczego miernik Coriolisa jest droższy niż inne typy? Odpowiedź 1: Koszt początkowy jest wyższy ze względu na złożoną produkcję rur wibracyjnych i wyrafinowaną elektronikę wymaganą do mikrosekundowego przetwarzania sygnału. Jednakże, jeśli uwzględni się brak prostych rurociągów, usunięcie przetworników temperatury/ciśnienia i konstrukcję niewymagającą konserwacji, „Całkowity koszt posiadania” jest często niższy w okresie 5 lat.

2: Czy orientacja licznika ma znaczenie podczas instalacji? Odpowiedź 2: Tak. W przypadku zastosowań płynnych preferowana jest pozycja „rurka w dół”, aby zapobiec uwięzieniu pęcherzyków powietrza. W przypadku zastosowań gazowych najlepiej jest zastosować rozwiązanie „rurowe”, aby umożliwić odpływ skroplonej wilgoci. Montaż boczny stosowany jest w przypadku szlamów samoodpływowych.

3: Czy miernik Coriolisa może zostać uszkodzony przez powietrze w przewodzie? A3: Generalnie nie. Chociaż powietrze może powodować chwilowy „błąd pomiaru” lub „zakłócenie” sygnału, nie powoduje ono mechanicznego uszkodzenia miernika. Elektronika jest zaprojektowana tak, aby odzyskać sygnał, gdy tylko przepływ cieczy powróci do normy.

4: Czy istnieje maksymalny limit lepkości dla tych mierników? Odpowiedź 4: Nie ma teoretycznych ograniczeń fizyki efektu Coriolisa. Jednak w praktyce granicę wyznacza spadek ciśnienia. Niezwykle lepkie płyny wymagają większego ciśnienia pompy, aby przejść przez zakrzywione rurki miernika.

5: Jak często muszę ponownie kalibrować miernik Coriolisa? Odpowiedź 5: Ponieważ nie ma żadnych ruchomych części, które mogłyby się zużywać, „punkt zerowy” jest niewiarygodnie stabilny. W wielu branżach ponowną kalibrację przeprowadza się jedynie co 2–5 lat lub zawsze, gdy wymagają tego wymogi regulacyjne. Jeśli miernik nie jest narażony na ekstremalną korozję lub erozję, jego współczynnik kalibracji pozostaje wyjątkowo stały.

Jako najlepsze rozwiązanie do pomiarów o wysokiej dokładności w nowoczesnym przemyśle, powszechne zastosowanie Przepływomierz masowy Coriolisa oznacza całkowity skok od „ery surowego pomiaru objętości” do „ery precyzyjnej kontroli masy”. Zapewniając jedno, niezawodne i wieloparametrowe źródło danych, umożliwia inżynierom optymalizację procesów z niespotykaną dotąd szczegółowością. Niezależnie od tego, czy chodzi o zapewnienie dokładnego profilu smakowego napoju bezalkoholowego, czy zarządzanie transferem rozliczeniowym milionów galonów LNG, miernik Coriolisa jest najbardziej niezawodnym wskaźnikiem w świecie dynamiki płynów. Dzięki ciągłemu udoskonalaniu technologii wykrywania i mocy obliczeniowej to inteligentne urządzenie niewątpliwie odegra niezastąpioną rolę w ekologicznych fabrykach i globalnej transformacji energetycznej w przyszłości.
