Dlaczego przepływomierz turbinowy jest niezbędny do precyzyjnego pomiaru cieczy?

W dziedzinie precyzyjnych pomiarów płynów przepływomierz turbinowy pozostaje jednym z najbardziej niezawodnych i wydajnych przyrządów do pomiaru czystych płynów o niskiej lepkości. The Przepływomierz turbinowy serii LWGY jest świadectwem tej niezawodności, oferując zwartą konstrukcję, która łączy wytrzymałość mechaniczną z wyrafinowanym czujnikiem elektronicznym. Zaprojektowany specjalnie dla systemów przemysłowych i komercyjnych, ten przepływomierz przekształca energię kinetyczną płynu w mierzalną częstotliwość obrotową. Koncentrując się na prostej konstrukcji i dużej szybkości reakcji, seria LWGY zapewnia ekonomiczne, a jednocześnie bardzo dokładne rozwiązanie do różnorodnych zastosowań cieczy, od uzdatniania wody po rafinowane przetwarzanie chemiczne.

W jaki sposób seria LWGY przekształca prędkość przepływu na dane obrotowe?

Podstawową zasadą działania Przepływomierz turbinowy cieczy jest zwodniczo proste, ale wymaga precyzyjnej inżynierii, aby zachować dokładność. Gdy ciecz wpływa do miernika, jest najpierw kondycjonowana w celu zapewnienia stabilnego profilu przepływu, zanim wejdzie w interakcję z elementami wewnętrznymi.

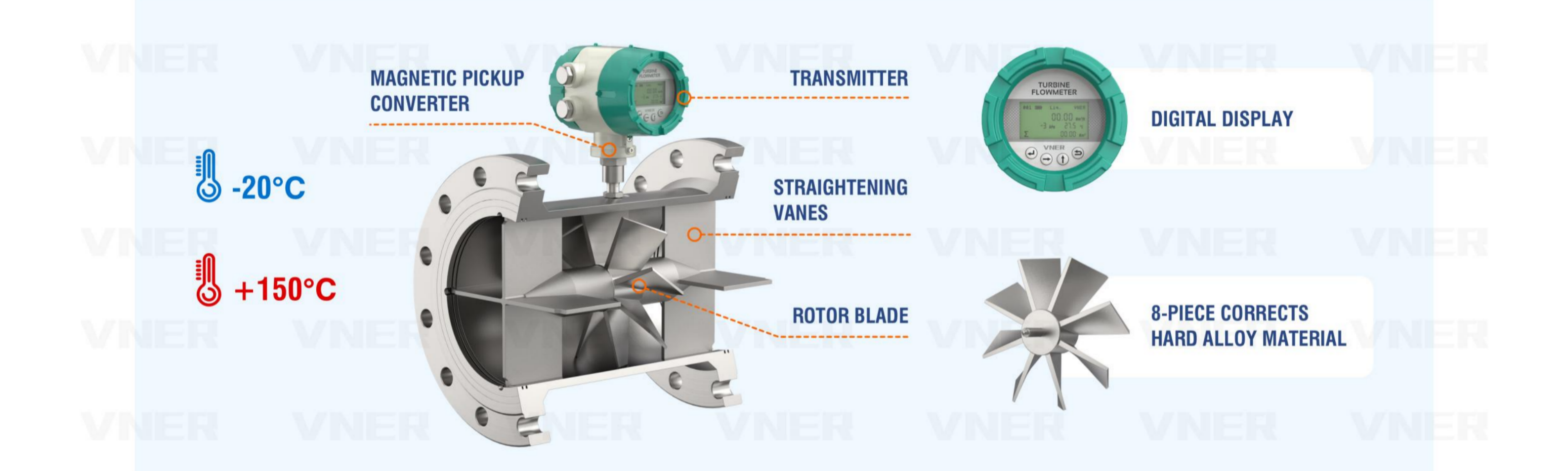

Jaka jest rola zespołu prostownicy przepływu i wirnika?

Proces rozpoczyna się, gdy ciecz przechodzi przez zintegrowaną część prostownica przepływu . Ten element ma kluczowe znaczenie, ponieważ eliminuje turbulencje i zawirowania powodowane przez łuki rurowe przed rurociągiem lub zawory. Po ustabilizowaniu się przepływu przepływa przez wirnik turbiny . Kąt łopatek wirnika jest tak zaprojektowany, że prędkość cieczy wymusza obrót turbiny. Dzięki precyzyjnie obrobionym łożyskom i lekkiemu rotorowi prędkość rotora staje się wprost proporcjonalna do objętościowe natężenie przepływu . Ta liniowa zależność pozwala Przepływomierz turbinowy cieczy aby utrzymać tak wysoką dokładność w całym zakresie roboczym.

W jaki sposób czujnik odbioru wykrywa precyzyjne przejścia ostrza?

Aby przełożyć obrót mechaniczny na moc wyjściową elektryczną, seria LWGY wykorzystuje wysoką czułość czujnik odbioru . Gdy turbina się obraca, łopatki ze stali nierdzewnej przechodzą przez pole magnetyczne generowane przez czujnik umieszczony na zewnątrz korpusu przepływowego. Za każdym razem, gdy ostrze przechodzi przez czujnik, generowany jest impuls. Wynikowy sygnał impulsowy charakteryzuje się częstotliwością wprost proporcjonalną do prędkości przepływu. To cyfrowe wyjście można przesłać bezpośrednio do lokalnego wyświetlacza, sterownika PLC lub sterownika wsadowego w celu monitorowania w czasie rzeczywistym i rejestrowania danych.

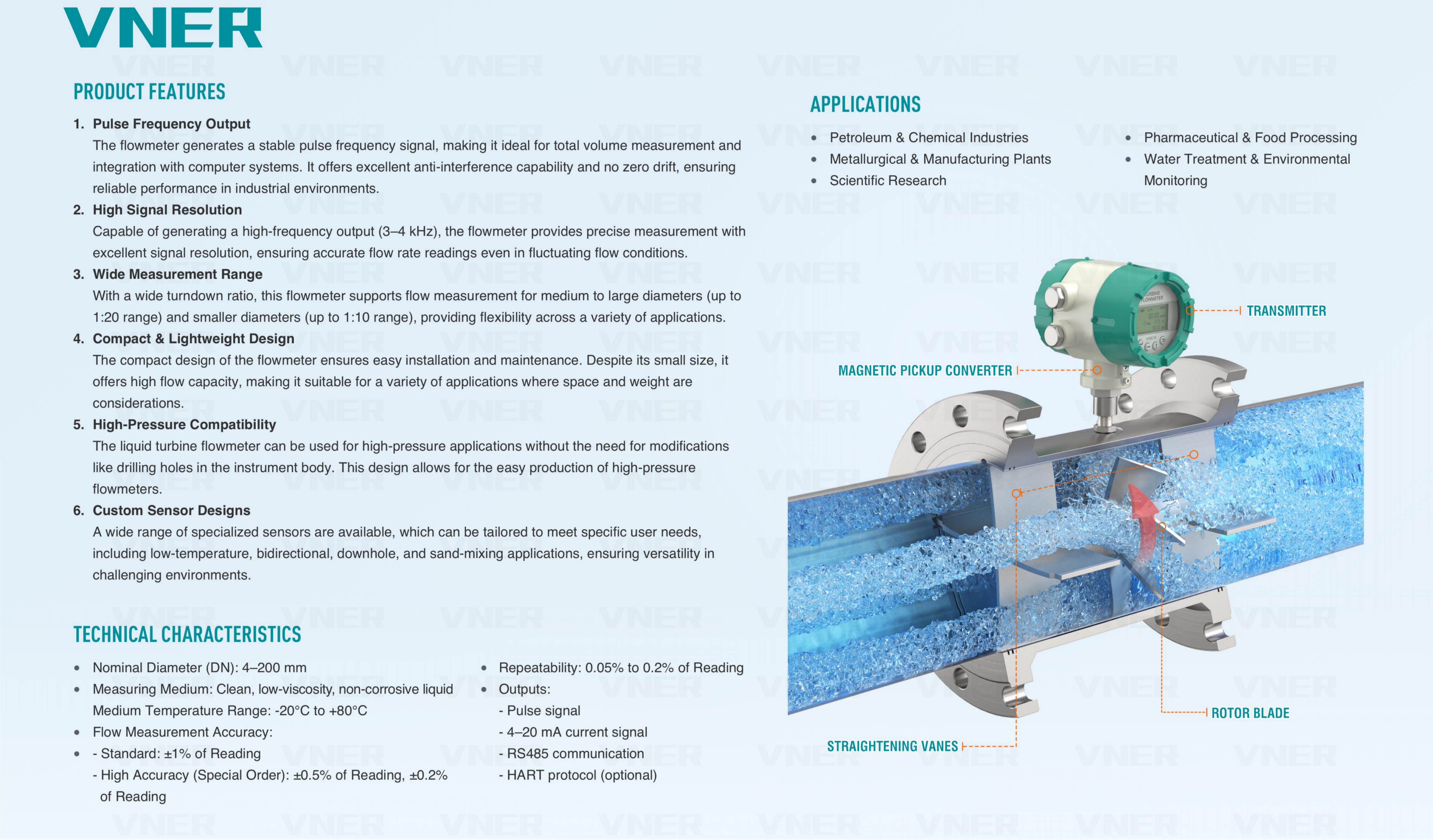

Jakie są podstawowe specyfikacje techniczne serii LWGY?

Aby pomóc w integracji systemu i wyborze sprzętu, poniższa tabela przedstawia podstawowe cechy systemu Przepływomierz turbinowy serii LWGY :

Dlaczego seria LWGY nadaje się do zastosowań związanych z dozowaniem i dozowaniem?

W wielu procesach przemysłowych możliwość szybkiego i powtarzalnego pomiaru określonej objętości cieczy jest ważniejsza niż monitorowanie ciągłego przepływu. The Przepływomierz turbinowy cieczy wyróżnia się w tych scenariuszach „wsadowych” ze względu na swoje unikalne właściwości fizyczne.

Czy krótki czas reakcji poprawia dokładność dozowania?

Jedna z wyróżniających się cech Seria LWGY jest wirnik o małej bezwładności. W przeciwieństwie do cięższych mierników wyporności, wirnik turbiny w tym Przepływomierz turbinowy cieczy przyspiesza i zwalnia niemal natychmiast wraz z przepływem cieczy. Ta „szybka reakcja” jest niezbędna w dozowanie zastosowań, w których zawory szybko się otwierają i zamykają. Jeśli licznik ma długi czas reakcji, może przeoczyć początkowy „skok” płynu lub kontynuować zliczanie po zamknięciu zaworu, co prowadzi do kumulacji błędów. LWGY gwarantuje, że każda kropla zostanie rozliczona od początku do końca.

W jaki sposób doskonała powtarzalność wpływa na kontrolę jakości?

W przypadku mieszania chemicznego lub „dozowania” farmaceutycznego konsystencja jest podstawową miarą sukcesu. The Przepływomierz turbinowy cieczy oferty doskonała powtarzalność , zazwyczaj w zakresie od 0,05% do 0,2%. Oznacza to, że jeśli ta sama objętość cieczy zostanie przepuszczona przez miernik kilka razy w tych samych warunkach, wynik pozostanie praktycznie identyczny. Dla operatorów przemysłowych ta niezawodność upraszcza kontrolę jakości i gwarantuje, że receptury produktów pozostaną spójne przez tysiące cykli.

Czy przepływomierz z turbiną cieczową jest w stanie wytrzymać wysokie ciśnienie w środowisku przemysłowym?

Chociaż wewnętrzne mechanizmy są wystarczająco delikatne, aby wykryć niskie natężenia przepływu, zewnętrzna obudowa Przepływomierz turbinowy cieczy został zbudowany z myślą o trwałości. The Seria LWGY został zaprojektowany z myślą o pracy w wymagających środowiskach mechanicznych.

Czy solidna konstrukcja mechaniczna jest w stanie wytrzymać wysokie ciśnienie?

Wykonane z wysokiej jakości stali nierdzewnej (304 lub 316L), seria LWGY posiada solidna konstrukcja mechaniczna które wytrzymują znaczne ciśnienia w przewodzie. To zdolność do pracy pod wysokim ciśnieniem sprawia, że jest to preferowany wybór w przypadku stanowisk do testów hydraulicznych, wtrysku wody na polach naftowych i wysokociśnieniowych systemów czyszczących. Zdolność miernika do utrzymania integralności strukturalnej pod ciśnieniem zapewnia, że ​​wewnętrzne prześwity pomiędzy wirnikiem a obudową pozostają stałe, zapobiegając dryftowi pomiaru lub uszkodzeniom mechanicznym podczas skoków ciśnienia.

Dlaczego czystość jest warunkiem trwałości turbiny?

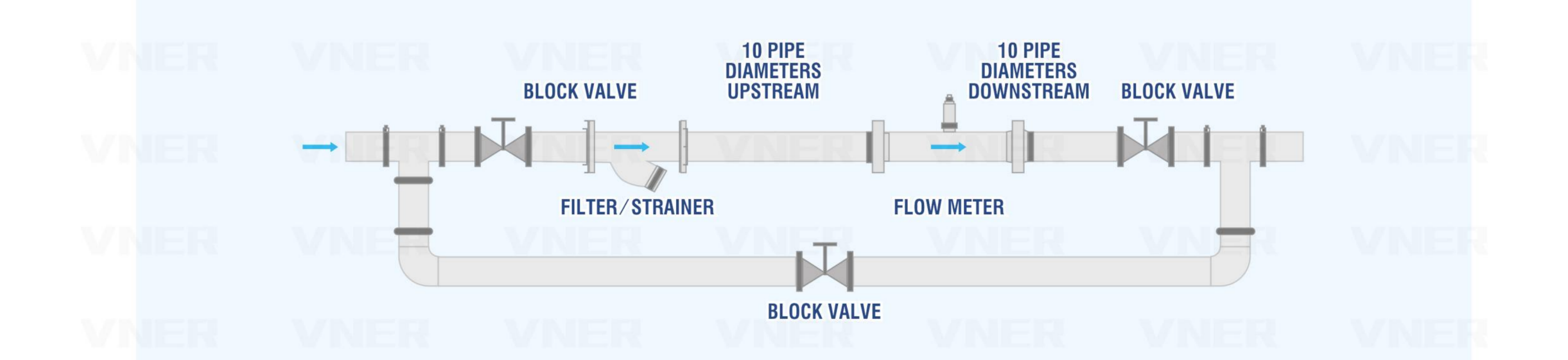

Warto zauważyć, że Przepływomierz turbinowy cieczy jest specjalnie zaprojektowany dla mediów czyste i wolne od dużych cząstek lub zawartości włókien . Ponieważ turbina obraca się z dużą prędkością na precyzyjnych łożyskach, wszelkie stałe zanieczyszczenia mogą spowodować ścieranie, a nawet zablokowanie wirnika. W systemach, w których ciecz może zawierać sporadycznie cząstki stałe, stiardowym zaleceniem jest zainstalowanie przed cieczą filtra siatkowego o średnicy 20–40 w celu ochrony LWGY wewnętrzne i przedłużyć żywotność urządzenia.

W jaki sposób niska waga i kompaktowa konstrukcja korzystnie wpływają na konstrukcję systemu?

Nowoczesne płozy przemysłowe i przenośne dozowniki wymagają komponentów, które są jednocześnie mocne i przenośne. The Przepływomierz turbinowy cieczy idealnie pasuje do tych wymagań.

Czy kompaktowa obudowa ułatwia modernizację?

The Seria LWGY charakteryzuje się kompaktowy and niska waga projekt. W porównaniu z nieporęcznymi przepływomierzami elektromagnetycznymi lub ciężkimi miernikami Coriolisa, miernik turbinowy można instalować w konfiguracjach z ciasnymi rurociągami bez konieczności stosowania ciężkich wsporników. To sprawia, że ​​jest on szczególnie atrakcyjny w przypadku „ogólnego pomiaru cieczy”, gdzie nie można łatwo zmodyfikować istniejącego układu rur. Połączenia kołnierzowe lub gwintowane umożliwiają szybki montaż i demontaż w okresach konserwacji.

Co sprawia, że ​​ten miernik jest opłacalnym rozwiązaniem do pomiarów ogólnych?

Koncentrując się na usprawnionej konstrukcji mechanicznej, Przepływomierz turbinowy cieczy zapewnia wysoki poziom wydajności w niższej cenie niż wiele alternatywnych technologii. Do „ogólnego pomiaru cieczy” w budynkach komercyjnych – takich jak monitorowanie wody lodowej lub śledzenie zużycia paliwa – seria LWGY zapewnia niezbędną dokładność bez nadmiernych kosztów bardziej złożonych, specjalistycznych liczników. Jego prostota przekłada się również na łatwość użycia; the czujnik odbioru i lokalny konwerter są często typu plug-and-play i wymagają minimalnego wysiłku kalibracyjnego dla standardowych cieczy, takich jak woda lub olej napędowy.

W jaki sposób sygnał impulsowy jest wykorzystywany do zdalnego monitorowania?

„Cyfrowy natywny” charakter Przepływomierz turbinowy cieczy wydajność sprawia, że jest on wysoce kompatybilny z nowoczesną automatyką.

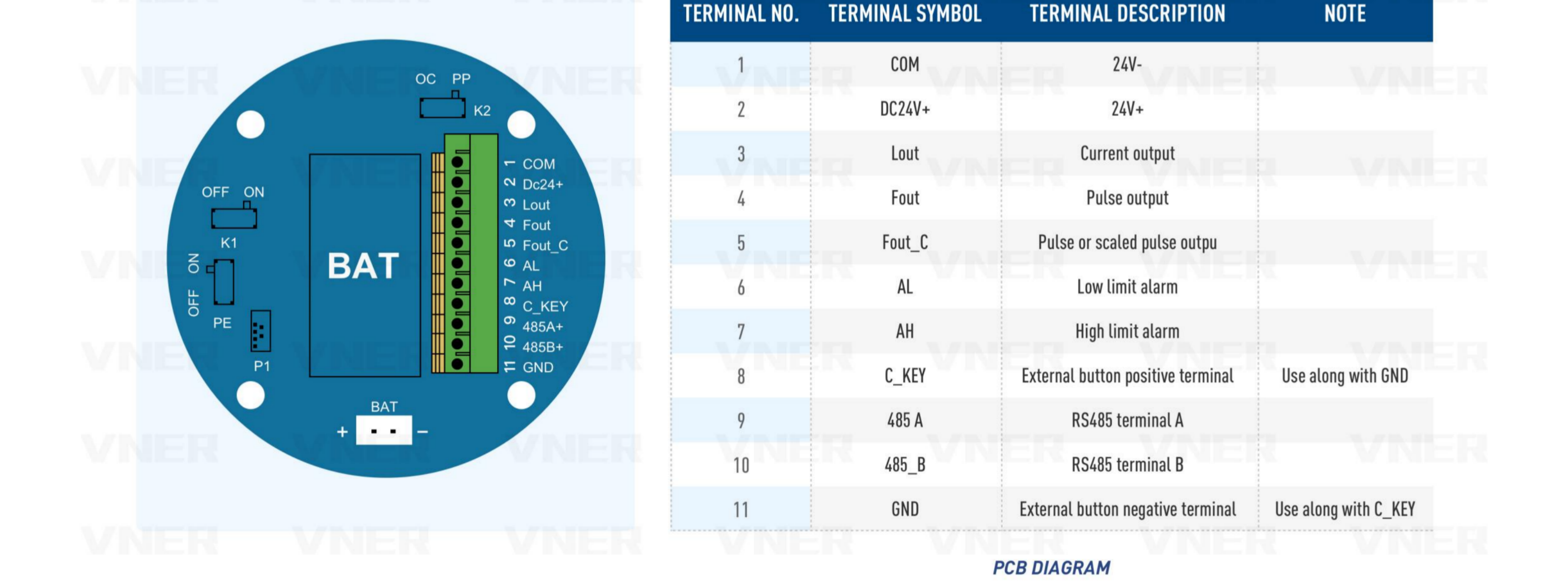

Czy sygnał można zintegrować z systemami PLC i SCADA?

Surowe sygnał impulsowy generowane przez LWGY to czysta częstotliwość fali prostokątnej, którą można łatwo zinterpretować przez prawie każdy sterownik PLC (programowalny sterownik logiczny). W przypadku obiektów zmierzających w stronę Przemysłu 4.0 miernik można wyposażyć w przetwornik, który przetwarza ten impuls na sygnał analogowy 4-20 mA lub cyfrowe wyjście Modbus RS485. Pozwala to objętościowe natężenie przepływu i zsumowany przepływ można monitorować z centralnej sterowni, co ułatwia zdalne dostosowywanie procesów i zautomatyzowane zarządzanie zapasami.

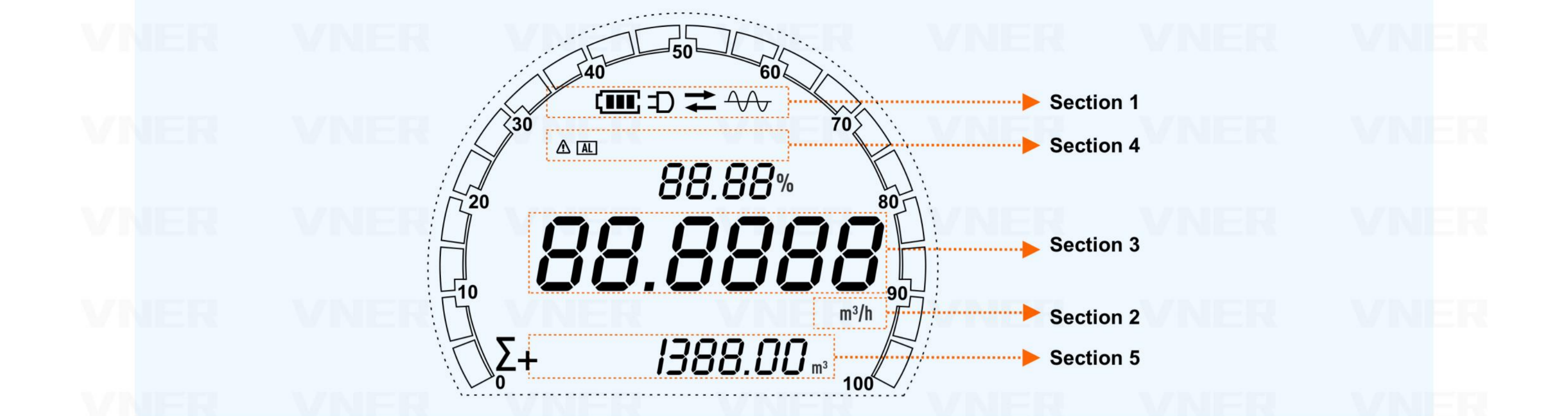

Czy wyświetlacz lokalny jest opcją dla samodzielnych aplikacji?

W przypadku zastosowań, w których nie jest dostępny system sterowania, Seria LWGY można wyposażyć w lokalny integrator zasilany bateryjnie. Umożliwia to operatorom odczyt natężenia przepływu i objętości całkowitej bezpośrednio w punkcie pomiarowym. Niezależnie od tego, czy jest używany do sprawdzania wydajności pompy, czy monitorowania zużycia wody przez konkretną maszynę, Przepływomierz turbinowy cieczy zapewnia jasne, natychmiastowe dane, które są niezbędne dla przejrzystości operacyjnej i zarządzania zasobami.
