Dlaczego przepływomierz wirowy jest preferowanym rozwiązaniem do precyzyjnych pomiarów gazu i pary?

W specjalistycznej dziedzinie dynamiki płynów, Przepływomierz wirowy wyróżnia się unikalną zasadą „precesji wirowej”, oferującą wysoką dokładność i szeroki współczynnik zakresowości. Wprowadzenie Seria SA80T-TP stanowi znaczący krok naprzód, wykraczający poza proste pomiary objętościowe. Seria ta jest wersją standardowego miernika SA80T z kompensacją temperatury i ciśnienia, zaprojektowaną specjalnie do rozwiązywania złożonych problemów związanych z pomiarami cieczy ściśliwych, takich jak para i gazy przemysłowe. Integrując wiele elementów czujnikowych w jednym urządzeniu, upraszcza instalację, jednocześnie drastycznie poprawiając niezawodność danych wykorzystywanych do kontroli procesu i alokacji kosztów.

W jaki sposób seria SA80T-TP zapewnia doskonałą kompensację ciśnienia?

Głównym wyzwaniem w pomiarach gazów i pary jest ich ściśliwość; ich gęstość zmienia się znacząco pod wpływem wahań temperatury i ciśnienia. The Przepływomierz wirowy z kompensacją ciśnienia rozwiązuje ten problem, wykonując obliczenia w czasie rzeczywistym.

Czy konstrukcja zintegrowanego czujnika jest skuteczniejsza niż zewnętrzne przetworniki?

Oparty na tej samej wysokowydajnej konstrukcji generatora wiru i czujnika, co standardowy SA80T, SA80T-TP integruje wbudowany pomiar temperatury i ciśnienia bezpośrednio w korpusie przepływowym. Tradycyjne konfiguracje często wymagają oddzielnych przetworników ciśnienia i czujników RTD (rezystancyjnych czujników temperatury) zainstalowanych w dalszej części instalacji, co powoduje potencjalne punkty nieszczelności i dodatkową złożoność okablowania. Zintegrowane podejście przepływomierza wirowego gwarantuje, że temperatura i ciśnienie są mierzone dokładnie w punkcie, w którym wykrywana jest częstotliwość wirowania, co prowadzi do znacznie dokładniejszych obliczeń gęstości w czasie rzeczywistym.

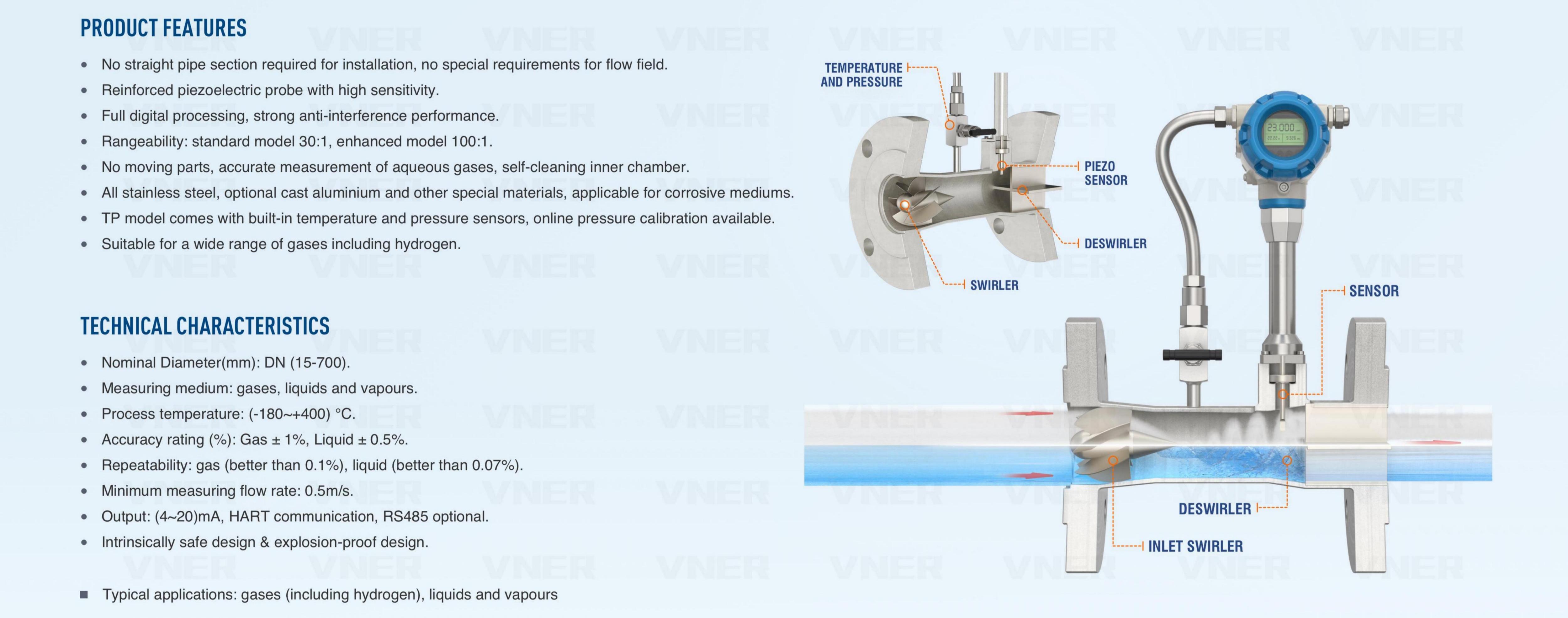

Jakie są podstawowe specyfikacje techniczne serii SA80T-TP?

Aby zrozumieć jak to jest Przepływomierz wirowy w porównaniu do swoich poprzedników, podstawowe parametry funkcjonalne możemy sprawdzić w poniższej tabeli:

Dlaczego obliczanie gęstości w czasie rzeczywistym jest tak istotne w sieciach parowych i gazowych?

W pomiarze energii pomiar „ile miejsca zajmuje płyn” (przepływ objętościowy) jest często mniej ważny niż „ilość przemieszczanej energii lub masy”. W tym przypadku niezbędny staje się przepływomierz wirowy ze zintegrowaną kompensacją.

W jaki sposób konwerter przetwarza dane wejściowe zawierające wiele zmiennych?

Jednostka konwertująca SA80T-TP jest „mózgiem” systemu. Pobiera sygnały częstotliwości z czujnika wirowania i łączy je z danymi z wewnętrznych czujników temperatury i ciśnienia. Wykorzystując wstępnie skonfigurowane parametry mediów – takie jak właściwości pary nasyconej lub określony skład gazu – urządzenie wykorzystuje standardowe korelacje termodynamiczne w celu obliczenia chwilowej gęstości płynu. Dzięki temu przepływomierz wirowy może zapewnić przepływ masowy i standardowy przepływ objętościowy obok konwencjonalnego roboczego przepływu objętościowego.

Czy SA80T-TP może obsługiwać zarówno parę nasyconą, jak i przegrzaną?

Systemy parowe są niezwykle trudne do monitorowania, ponieważ para może przechodzić ze stanu nasyconego do przegrzanego, w zależności od wydajności kotła i izolacji rur. Przepływomierz wirowy SA80T-TP jest szczególnie odpowiedni do tych środowisk. Ponieważ stale monitoruje zarówno temperaturę, jak i ciśnienie, może określić stan pary i zastosować odpowiednie tabele gęstości. W przypadku pary nasyconej, gdzie temperatura i ciśnienie są ze sobą powiązane, konfiguracja z dwoma czujnikami zapewnia kontrolę redundancji, która zapewnia dokładność nawet w przypadku nieoczekiwanych zmian jednego parametru.

Co sprawia, że ​​przepływomierz wirowy idealnie nadaje się do pomiaru energii i alokacji kosztów?

Dokładność „Pomiaru energii” jest podstawą zarządzania kosztami w przemyśle. Kiedy fabryki korzystają ze wspólnej kotłowni centralnej lub instalacji sprężonego powietrza, dokładna „alokacja kosztów” zależy od zdolności przepływomierza do normalizacji danych.

W jaki sposób standardowy przepływ objętościowy poprawia przejrzystość kosztów?

W sieciach sprężonego powietrza i gazu często występują spadki ciśnienia na długich odcinkach rurociągów. Standard Przepływomierz wirowy bez kompensacji pokazywałby różne objętości na początku i na końcu rury, nawet jeśli nie doszło do utraty gazu. The SA80T-TP konwertuje wszystkie odczyty na „standardowy przepływ objętościowy” (np. Nm3/h lub SCFM), który odnosi się do stałego ciśnienia i temperatury odniesienia. Gwarantuje to, że każdy dział lub najemca będzie rozliczany na podstawie faktycznej ilości zużytych cząsteczek gazu, niezależnie od lokalnych wahań ciśnienia.

Dlaczego zasada „precesji wirów” jest z natury niezawodna?

Generator wiru na wlocie Przepływomierz wirowy wprawia napływający płyn w ruch obrotowy. Gdy płyn wpływa do sekcji rozprężania, środek wiru wykonuje precesję żyroskopową. Częstotliwość tej precesji jest wprost proporcjonalna do natężenia przepływu. W przeciwieństwie do mierników turbinowych nie ma w nich żadnych ruchomych części, które mogłyby się zużyć lub zatrzeć. W przeciwieństwie do kryz nie ma ostrych krawędzi, które mogłyby ulec erozji. To sprawia, że SA80T-TP rozwiązanie wymagające niewielkiej konserwacji dla pary o dużej prędkości i „brudnych” gazów przemysłowych, w przypadku których inne czujniki mogą zawieść.

W jaki sposób skonfigurowane parametry nośników zapewniają wszechstronność aplikacji?

Elastyczność serii SA80T-TP wynika z sterowanego oprogramowaniem mechanizmu kompensacji, który można dostosować do konkretnego płynu w rurze.

Jakie korelacje termodynamiczne są wykorzystywane do zapewnienia dokładności?

W urządzeniu zastosowano receptury będące standardami branżowymi, aby zapewnić najwyższy stopień precyzji. Niezależnie od tego, czy są to tabele IAPWS-IF97 dla wody i pary, czy normy AGA/SGERG dla gazu ziemnego, Przepływomierz wirowy wykonuje te złożone obliczenia wewnętrznie. Użytkownicy po prostu konfigurują parametry mediów podczas uruchamiania, a miernik zajmuje się resztą, pozostając w skalibrowanych granicach zainstalowanych czujników i rzeczywistych warunkach procesu.

Czy SA80T-TP można zintegrować z nowoczesnymi systemami sterowania procesami?

W nowoczesnej inteligentnej fabryce przepływomierz wirowy pełni rolę koncentratora danych. Ponieważ wyprowadza przepływ masowy, temperaturę i ciśnienie, może dostarczyć trzy zestawy danych za pośrednictwem jednego interfejsu cyfrowego (takiego jak sygnały HART, Modbus lub 4-20 mA). To wyjście zawierające wiele zmiennych jest niezbędne w przypadku wyrafinowanych pętli „Sterowania Procesem”. Na przykład w reaktorze chemicznym, w którym do reakcji wymagana jest określona masa gazu, SA80T-TP zapewnia bezpośrednią wartość przepływu masowego, eliminując potrzebę wykonywania przez sterownik PLC obliczeń zewnętrznej kompensacji, zmniejszając w ten sposób opóźnienia systemu i potencjalne błędy programowania.

Czy SA80T-TP upraszcza instalację w ograniczonych przestrzeniach?

W przypadku kolektorów przemysłowych i sprzętu montowanego na płozach przestrzeń jest często na wagę złota. Projekt Przepływomierz wirowy SA80T-TP bezpośrednio uwzględnia te ograniczenia fizyczne.

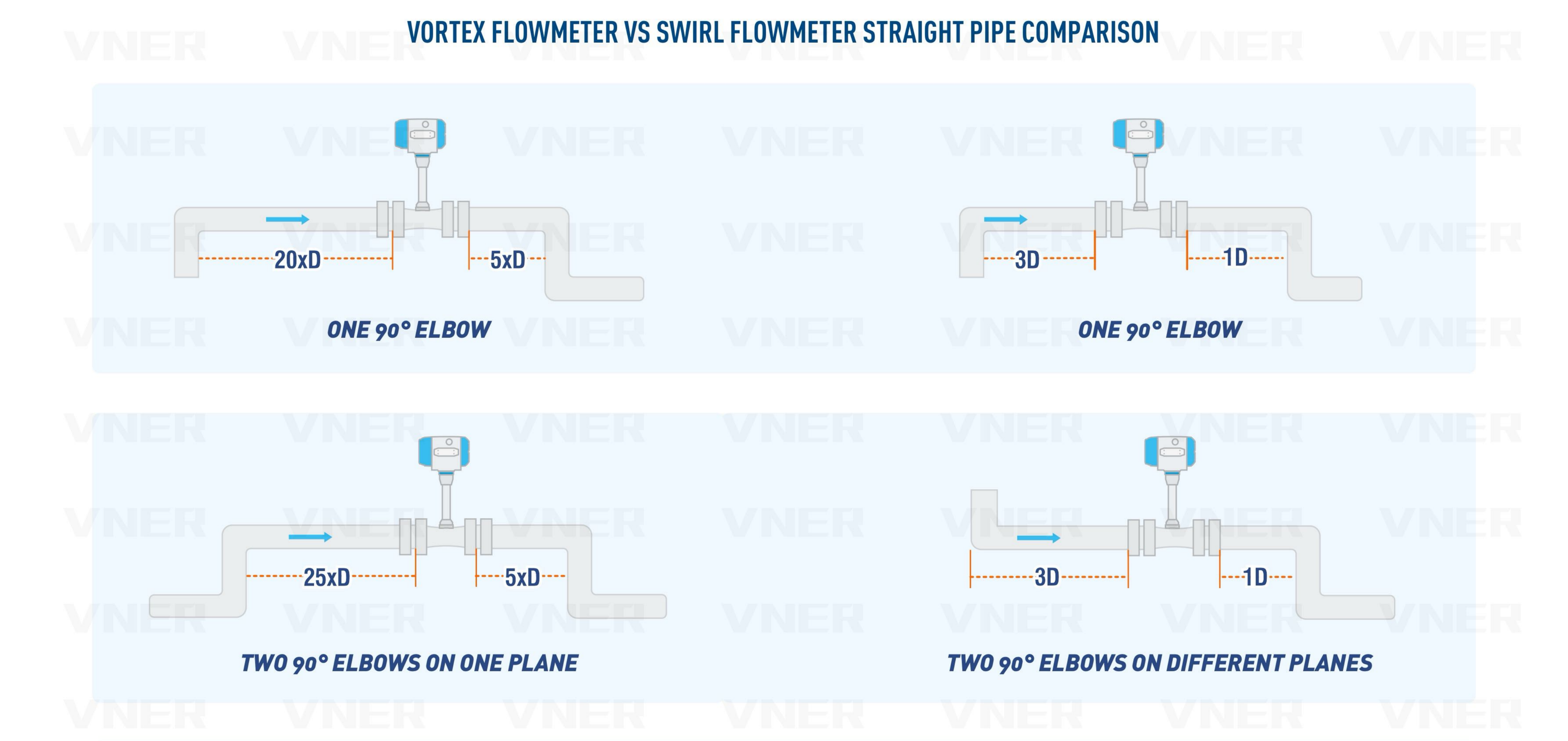

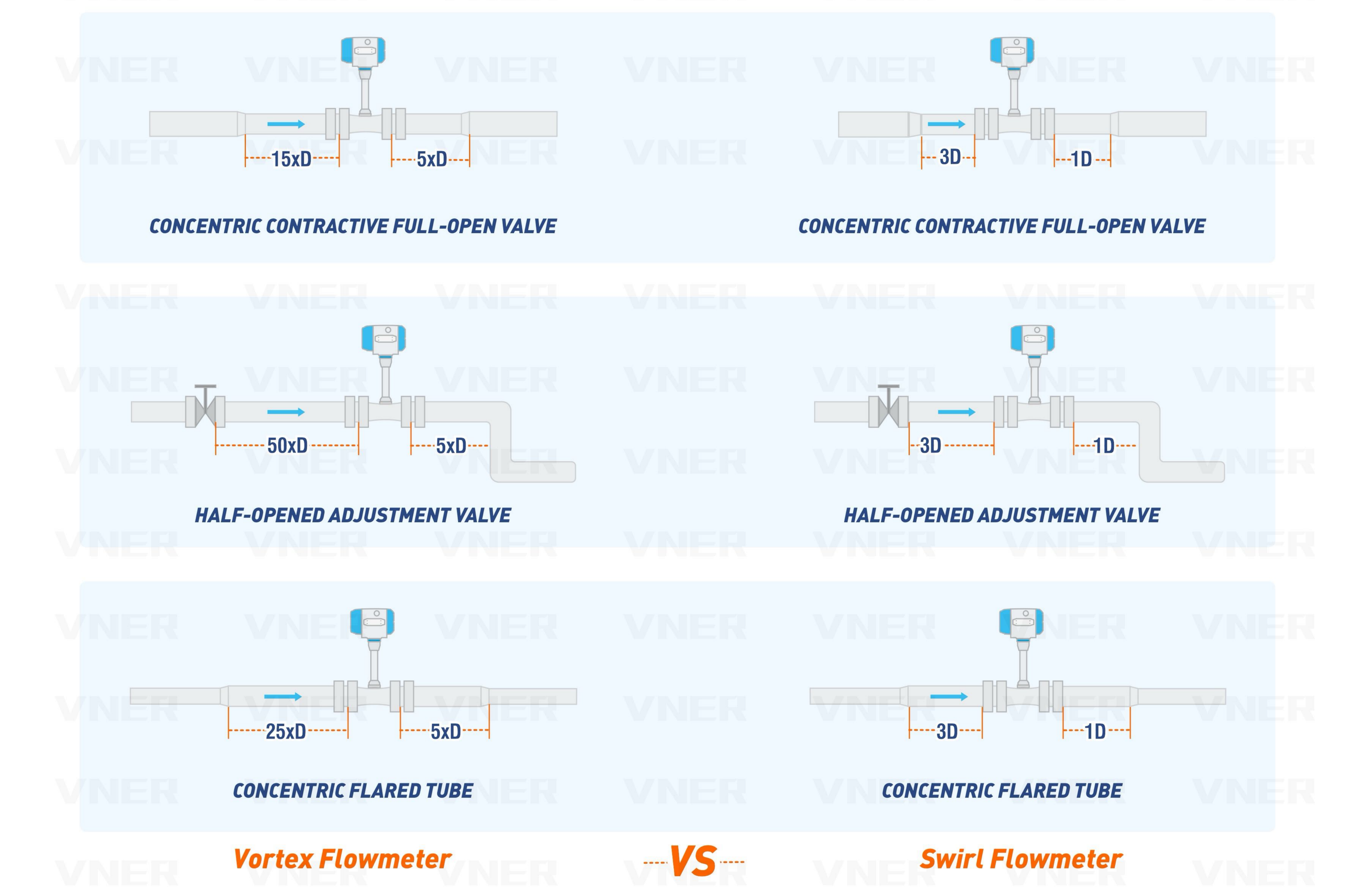

Czy wymagania dotyczące prostych przebiegów rur są zmniejszone?

W porównaniu do standardowych przepływomierzy wirowych, Przepływomierz wirowy jest generalnie mniej wrażliwy na zakłócenia przepływu przed przepływem, ponieważ generator wiru skutecznie „przeprofilowuje” prędkość płynu na wejściu do miernika. W połączeniu ze zintegrowanymi czujnikami temperatury i ciśnienia „ślad” punktu pomiarowego zostaje drastycznie zmniejszony. Nie ma potrzeby stosowania dodatkowych prostych odcinków rur, aby pomieścić oddzielne krany ciśnieniowe lub temperaturowe, dzięki czemu SA80T-TP doskonały wybór do modernizacji istniejących linii sprężonego powietrza lub pary, gdzie przestrzeń jest ograniczona.

W jaki sposób wbudowana kompensacja zmniejsza całkowity koszt posiadania?

Chociaż początkowa cena zakupu a Przepływomierz wirowy z kompensacją ciśnienia może być wyższy niż podstawowy miernik objętości, „całkowity koszt posiadania” jest często niższy. Eliminując potrzebę stosowania oddzielnych czujników, specjalistycznego sprzętu montażowego i dodatkowego okablowania, całkowity koszt instalacji zostaje obniżony. Co więcej, zwiększona dokładność bilansu energetycznego i alokacji kosztów zapobiega „niewidocznym” stratom w sieciach parowych i gazowych, zapewniając szybki zwrot z inwestycji dzięki zwiększonej wydajności.
