Przepływomierz ultradźwiękowy VNFT z zaciskiem

VNFT211 Przepływomierz ultradźwiękowy z zaciskiem, rozwiązanie dla małych rur (DN15–DN65)

Przepływomierz ultradźwiękowy VNFT211 działa w oparciu o zasadę ultradźwiękowego pomiaru czasu przejścia. Na zewnętrznej powierzchni rury zamontowane są dwa zewnętrzne zaciskowe przetworniki ultradźwiękowe. Przesyłając i odbierając sygnały ultradźwiękowe przed i za rurą przez ściankę rury i płynne medium, przyrząd oblicza różnicę czasu spowodowaną prędkością przepływu płynu.

Ta różnica czasu jest wprost proporcjonalna do natężenia przepływu, umożliwiając dokładny pomiar przepływu bez bezpośredniego kontaktu z medium procesowym.

Jako nieinwazyjne rozwiązanie pomiarowe, VNFT211 eliminuje straty ciśnienia, pozwala uniknąć ryzyka zanieczyszczenia i zapewnia nieprzerwane działanie systemu.

Nieinwazyjna konstrukcja zaciskowa

• Zewnętrzny montaż zaciskowy bez konieczności przecinania rur i zatrzymywania procesu
• Brak kontaktu z płynnym medium, co eliminuje ryzyko utraty ciśnienia i zanieczyszczenia
• Idealny do projektów modernizacyjnych i systemów pracy ciągłej

Szybka i przyjazna dla użytkownika instalacja

• Instalacja i uruchomienie mogą zostać zakończone w ciągu kilku minut
• Nie są wymagane żadne specjalne narzędzia ani modyfikacja rurociągu
• Znacząco zmniejsza koszty pracy i przestoje

Elastyczna konfiguracja i szeroka kompatybilność

• Jeden uniwersalny zestaw czujników obsługuje wszystkie rozmiary rur w zakresie pomiarowym
• Kompatybilny z rurami metalowymi i sztywnymi rurami z tworzyw sztucznych (PVC, PP, PVDF)
• Nadaje się do rurociągów DN15–DN65

Przejrzysty i informacyjny wyświetlacz

• Wyświetlacz LCD o wysokiej rozdzielczości 256 × 128
• Wyświetla natężenie przepływu, przepływ skumulowany, informacje o stanie i alarmy
• Odczyty przepływu można monitorować bezpośrednio na miejscu

Możliwość pomiaru energii (opcjonalnie)

• Może być skonfigurowany jako ultradźwiękowy licznik energii chłodzącej/grzewczej (licznik BTU)
• Wspomaga monitorowanie i zarządzanie zużyciem energii
• Nadaje się do zastosowań związanych z HVAC, wodą lodową i ogrzewaniem

Komunikacja przemysłowa i wyniki

• Standardowe wyjście analogowe 4–20 mA
• Komunikacja Modbus RS485 do integracji z systemami PLC i DCS
• Opcjonalne wyjście impulsowe (OCT) i wyjście alarmowe przekaźnika
• Umożliwia zdalne monitorowanie, gromadzenie danych i analizę wydajności

Niezawodna wydajność przemysłowa

• Fabryczne odcięcie przy niskiej prędkości przy 0,08 m/s, aby uniknąć fałszywych odczytów
• Szybki czas reakcji regulowany w zakresie od 0,5 do 60 sekund
• Długoterminowe przechowywanie danych z kopią zapasową EEPROM (ponad 10 lat)
• Zaprojektowany do stabilnej pracy w trudnych warunkach przemysłowych

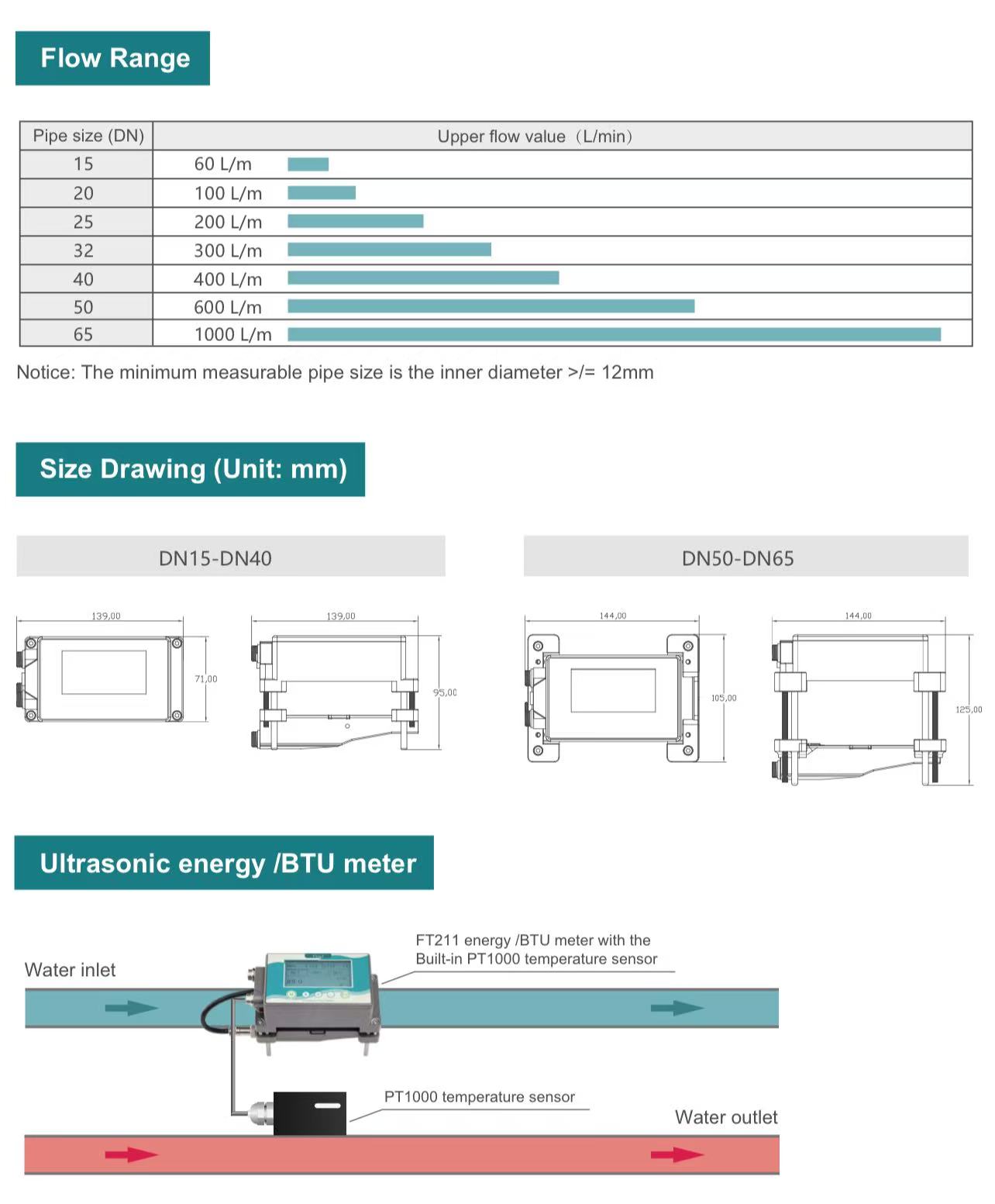

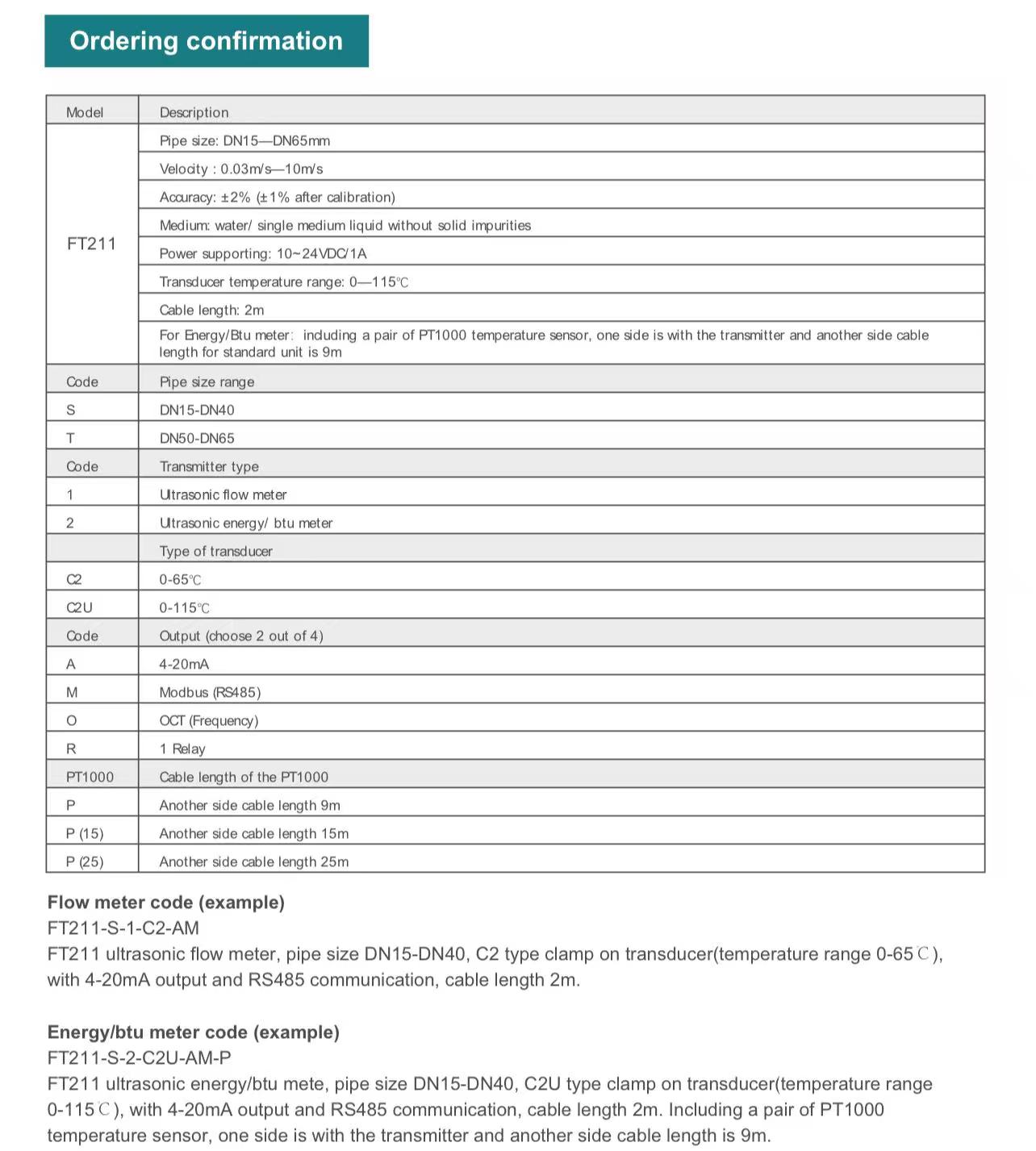

Zakres rozmiarów rur : DN15 – DN65

Materiał rury : Rury metalowe / Rury ze sztywnych tworzyw sztucznych (PVC, PP, PVDF)

Rodzaj cieczy : Woda i inne ciecze jednofazowe (bez cząstek stałych i zanieczyszczeń)

Temperatura Zakres: 0 do 115°C (bez zamarzania powierzchni)

Dokładność : ±2% (±1% po kalibracji)

Czas reakcji : 0,5 – 60 s (regulowany)

Wyświetlacz : 256 × 128 LCD

Zasilanie : 10–24 VDC, pobór mocy < 3 W

Dane wyjściowe i komunikacja:

• 4–20 mA
• Modbus RS485
• Opcjonalnie: wyjście impulsowe (OCT), alarm przekaźnikowy

Ochrona i niezawodność

• Obudowa: IP65
• Zabezpieczenie przed odwrotnym podłączeniem zasilania
• Ochrona przed przepięciami i zwarciami
• Odporność na wibracje: 10–55 Hz, 1,5 mm
• Odporność na wstrząsy: 100 m/s², 16 ms

Warunki środowiskowe

• Temperatura otoczenia: –10 do 60°C
• Wilgotność względna: 35–85% RH (bez kondensacji)
• Materiał obudowy: aluminium i tworzywa sztuczne klasy przemysłowej

• Systemy zaopatrzenia i dystrybucji wody
• Obwody wody lodowej i ogrzewania HVAC
• Monitorowanie zużycia energii
• Pomiar wody technologicznej w przemyśle
• Projekty modernizacyjne z ograniczoną przestrzenią instalacyjną

Modernizacja pomiaru przepływu w istniejących rurociągach

VNFT211 idealnie nadaje się do modernizacji pomiarów przepływu w istniejących systemach, w których modyfikacja rurociągu jest niedozwolona lub należy zminimalizować przestoje.
Konstrukcja zaciskowa umożliwia szybki montaż bez przecinania rur i przerywania pracy, dzięki czemu nadaje się do:

• Przemysłowe rurociągi wody technologicznej
• Instalacje wody użytkowej i budowlanej
• Weryfikacja przepływu tymczasowego i audyty wykonania

Monitorowanie energii chłodzenia i ogrzewania HVAC

Po skonfigurowaniu jako ultradźwiękowy licznik energii (BTU), VNFT211 może być stosowany w systemach wody lodowej i systemach grzewczych do monitorowania zużycia energii cieplnej.

Typowe zastosowania obejmują:

• Monitorowanie przepływu na wlocie i wylocie agregatu chłodniczego
• Systemy dystrybucji energii cieplnej i chłodniczej
• Analiza efektywności energetycznej i alokacja kosztów

Pomiar przepływu w rurach o małej średnicy (DN15–DN65)

Zaprojektowany specjalnie dla małych rur, VNFT211 zapewnia niezawodne pomiary w kompaktowych sieciach rurociągów, takich jak:

• Płozy sprzętowe i systemy pakowane
• Instalacje laboratoryjne i pilotażowe
• Usługi budowlane i branże użyteczności publicznej

Systemy zaopatrzenia i dystrybucji wody

VNFT211 zapewnia stabilne monitorowanie przepływu w zastosowaniach związanych z czystą wodą bez strat ciśnienia, obsługując:

• Bilansowanie dostaw wody
• Wykrywanie wycieków i analiza nieprawidłowego przepływu
• Optymalizacja systemu i poprawa efektywności operacyjnej

Pomiary tymczasowe i testy diagnostyczne

Dzięki szybkiej instalacji i przenośności, VNFT211 doskonale nadaje się do krótkoterminowych zadań pomiarowych, w tym:

• Uruchomienie i walidacja systemu
• Testy porównawcze pomiędzy przepływomierzami
• Rozwiązywanie problemów z anomaliami przepływu bez instalacji na stałe

Integracja systemów automatyki i sterowania

Dzięki standardowemu wyjściu 4–20 mA i komunikacji Modbus RS485, VNFT211 można bezproblemowo zintegrować z systemami automatyki w celu:

• Akwizycja danych dotyczących przepływu PLC i DCS
• Centralny monitoring sterowni
• Rejestrowanie danych, raportowanie i optymalizacja procesów
